Annas Ardiansyah (1), Ali Akbar (2)
General Background: Corn roasting remains a widely used food processing activity in small-scale culinary businesses, where conventional roasting methods commonly rely on manual operation and uneven heat circulation. Specific Background: Rotary-based roasting technology offers a mechanical solution to support more consistent heating during the roasting process while reducing operator workload. Knowledge Gap: Existing traditional corn roasting practices still depend on manual turning and manual airflow control, resulting in uneven maturity and higher risk of burning. Aims: This study aims to design and evaluate a rotary corn roasting device equipped with three fan units to support stable heat distribution and consistent roasting performance. Results: The developed device utilized a galvanized steel frame, stainless steel rotary cylinder, and integrated gear mechanism for rotary movement. The system accommodated up to nine corns with a maximum average length of 15 cm. The roasting process required approximately 18–20 minutes at a rotary speed of 13 rpm, while the three fans operated with a total electrical power consumption of 18 watts. The rotary mechanism supported more uniform roasting and reduced manual labor during operation. Novelty: The proposed design combines a manual rotary cylinder system with integrated airflow support using three electric fans in a compact corn roasting unit. Implications: This device provides a practical roasting solution for small-scale corn vendors by supporting stable roasting conditions, energy-efficient operation, and more consistent product quality.Highlights:
Keywords: Corn Roasting; Rotary System; Heat Distribution; Stainless Steel; Food Processing Equipment
Jagung merupakan salah satu bahan pangan yang sangat penting karena kaya akan sumber karbohidrat, dimana menempati urutan kedua setelah padi (beras) [1],. Ada beberapa cara pengolahan jagung yang umum di masyarakat, salah satunya dengan cara dipanggang menggunakan arang. Tukang pemanggang jagung biasanya ditemui di pasar-pasar malam yang menggunakan kipas anyaman bambu untuk meproduksi jagung panggang [2],. Melihat potensi pada produksi jagung dalam bentuk panggang yang masih manual tersebut maka muncul ide pembaruan dan keorsinalitasan dalam desain untuk membantu proses produksi tersebut [3]. Sehubungan dengan hal di atas maka diciptakan alat pengolahan jagung yang siap konsumsi menggunakan sistem rotary. Alat pemanggang jagung dengan sistem rotary merupakan bentuk inovasi dalam membantu produksi jagung siap konsumsi dengan berbagai kemudahan yang didapatkan oleh alat ini [4].
Metode penelitian yang digunakan dalam pengembangan alat pemanggang jagung dengan sistem rotary ini adalah metode uji coba lapangan (field testing). Pada tahap ini, alat akan diuji langsung di lapangan dengan skenario penggunaan yang mendekati kondisi sesungguhnya. Uji coba dilakukan dengan melibatkan pengguna potensial, yaitu pedagang jagung, untuk mengetahui performa alat dalam skala kecil [5],. Hal ini bertujuan untuk mengukur keandalan dan efektivitas alat dalam memanggang jagung secara merata, cepat, dan efisien.
Selain itu, evaluasi terhadap alat ini juga melibatkan ahli di bidang perancangan mesin. Para ahli akan menilai kualitas desain, efisiensi mekanis, serta keamanan alat dalam penggunaannya. Penilaian ini penting untuk menentukan kelayakan alat sebelum masuk ke tahap produksi masal [6]. Dalam pengujian ini, beberapa parameter seperti suhu pemanggangan, kecepatan putaran rotary, dan konsumsi energi akan dianalisis untuk memastikan alat ini bekerja optimal dan sesuai dengan kebutuhan pasar.
Hasil dari pengujian dan evaluasi ini akan menentukan apakah alat pemanggang jagung sistem rotary ini layak diproduksi secara massal. Potensinya untuk diproduksi massal cukup menjanjikan mengingat alat ini dapat memberikan solusi yang lebih efisien dan praktis bagi pedagang jagung [7].. Dengan keunggulan tersebut, alat ini berpotensi memberikan dampak positif bagi peningkatan kualitas dan kuantitas produksi jagung bakar di masyarakat, serta membantu meningkatkan perekonomian para pedagang kecil.
A. Deskripsi Produk
Alat pemanggang jagung ini merupakan inovasi dalam teknologi pemanggangan yang mengintegrasikan sistem rotary untuk mencapai kematangan jagung yang lebih merata dan mengurangi risiko kegosongan. Sistem rotary ini mengadopsi mekanisme putaran otomatis yang memungkinkan jagung untuk berputar secara teratur selama proses pemanggangan, sehingga setiap sisi jagung mendapatkan distribusi panas yang konsisten. Dengan desain ini, pemanggang jagung mampu meminimalkan masalah umum yang terkait dengan pemanggangan tradisional, seperti penggorengan yang tidak merata dan kecenderungan untuk menggosong pada bagian tertentu.
Struktur alat ini dibangun dari rangka besi yang kokoh dan plat galvanis, memberikan kekuatan dan ketahanan yang optimal terhadap suhu tinggi serta korosi [8],. Untuk menggerakkan poros silinder rotary, alat ini dilengkapi dengan gir yang berfungsi secara efisien dalam mentransfer tenaga. Poros silinder rotary sendiri terbuat dari bahan stainless steel, yang tidak hanya memastikan ketahanan terhadap panas tetapi juga menjaga kebersihan dan kehigienisan jagung selama proses pemanggangan. Bahan stainless steel juga mengurangi risiko kontaminasi dan mempermudah pembersihan setelah digunakan [9].
Selain fitur rotary, alat ini juga dilengkapi dengan tiga unit kipas yang terintegrasi, yang berfungsi untuk meningkatkan aliran udara dan memastikan distribusi panas yang merata di seluruh bagian jagung. Keberadaan kipas ini mengurangi ketergantungan pada metode pemanggangan manual dengan kipas anyaman bambu, yang sering kali memerlukan tenaga tambahan dan tidak selalu menghasilkan aliran udara yang optimal. Dengan adanya kipas, alat ini menawarkan efisiensi yang lebih tinggi serta kemudahan dalam mengatur suhu dan kecepatan pemanggangan.
Sebagai tambahan, alat ini memiliki bak arang yang dirancang untuk kemudahan penggunaan, dengan fitur buka-tutup yang memungkinkan pengguna untuk menambah atau meratakan arang pada semua sisi pemanggang. Fitur ini memberikan fleksibilitas dalam pengaturan suhu serta menjaga konsistensi dalam pemanggangan. Dengan kombinasi desain yang fungsional dan material yang berkualitas, alat pemanggang jagung ini menghadirkan solusi praktis dan efektif untuk menghasilkan jagung panggang yang sempurna [10].
B. Bagian-bagian Utama Produk
Alat pemanggang jagung dengan sistem rotary memiliki beberapa keunggulan diantara produk-produk yang lain yaitu mengehmat tenaga karena terdapat 3 unit kipas yang berfungsi untuk menjaga stabilitas arang untuk menyala secara merata [11]. Yang kedua yaitu sistem rotary yang berfungsi untuk memutar jagung supaya matang secara merata pada semua sisi.

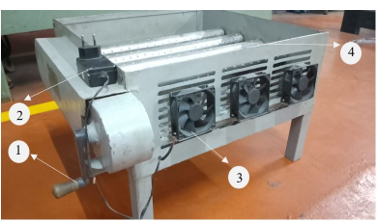

Figure 1. Alat pemanggang jagung dengan sistem rotary
Bagian-bagian utama alat pemanggang jagung sistem rotary dapat dilihaat pada (Gambar 1) antara lain tuas pemutar (nomor 1) berfungsi untuk memutar poros silinder rotary yang diintregasikan dengan gearbox pada masing-masing silinder. Adaptor kipas (nomor 2) berfungsi untuk mensuplai aliran listrik pada semua kipas [12]. Kipas (nomor 3) berfungsi sebagai mengatur bara api arang supaya tetap pada suhu stabil. Poros silinder rotary (nomor 4) berfungsi sebagai dudukan jagung untuk dipanggang secara matang merata. Alat ini terbuat dari besi dan plat galvanis untuk body dan rangkanya, sedangkan untuk silinder rotary yang digunakan untuk memutar jagung terbuat dari stainless steel. Alat ini mempunyai tiga buah kipas yang berfungsi untuk menjaga bara arang tetap menyala dalam kondisi stabil.
C. Cara Penggunaan Produk
Penjelasan mengenai langkah-langkah cara penggunaan alat pemanggang jagung dengan sistem rotary adalah sebagai berikut:
1. Buka alas bagian bak bawah alat pemanggang untuk memasukkan arang.
2.
Figure 2. Bak arang posisi terbuka
3. Masukkan arang secukupnya sampai dalam keadaan merata sampai mengisi ke semua sudut bak arang. Perhatikan jumlah arang yang disediakan karena berpengaruh pada kecepatan kematangan jagung panggang.
4. Mulai nyalakan arang menggunakan korek api, setelah arang terbakar tunggu sampai merata ke semua bagian dan tutup bak arang.
5. Tancapkan adaptor kipas ke aliran listrik supaya ketiga kipas dapat menyala dan meratakan panas arang pada seluruh permukaan bak arang.
6. Masukkan jagung satu per satu pada sela-sela silinder rotary sampai penuh. Ukuran jagung dengan panjang sekitar 15 cm dapat mengisi 3 buah jagung untuk satu baris karena panjang maksimal poros silinder rotary adalah 50 cm. Sedangan untuk keseluruhan alat pemanggang dapat diisi kurang lebih 9 buah jagung ukuran 15 cm (Gambar 3).

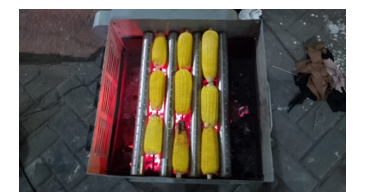

Figure 3. Posisi jagung terisi penuh
7. Putar tuas searah jarum jam dengan perlahan kecepatan maksimum 13 putaran per menit untuk mendapatkan kematangan yang merata. Durasi untuk mematangkan semua jagung kurang lebih 18-20 menit (Gambar 4).

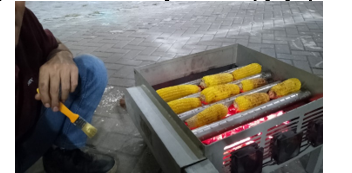

Figure 4. Proses memutar tuas alat pemanggang jagung
8. Setelah jagung sudah berwarna kecoklatan segera tiriskan dan jagung siap untuk dikonsumsi (Gambar 5).

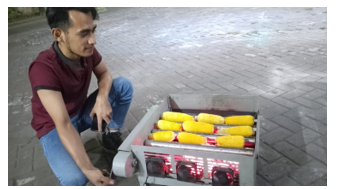

Figure 5. Tampilan jagung yang sudah matang
Kelebihan alat ini dibanding dengan tukang bakar jagung manual antara lain:
1. Pada tukang bakar jagung manual yang umumnya menggunakan kipas anyaman bambu jelas lebih menguras tenaga operator. Dibandingkan dengan menggunakan alat ini mampu menghemat tenaga untuk mengkipas jagung karena sudah dibantu 3 unit kipas bertenaga listrik dengan kecepatan rata-rata 2.4 m/s dari penghitungan yang bisa dilihat dari (Persamaan 1) dan (Gambar 6) dibawah ini. Sedangkan penghitungan daya listrik diperoleh dari daya output adaptor sebesar 18 watt (Persamaan 2).

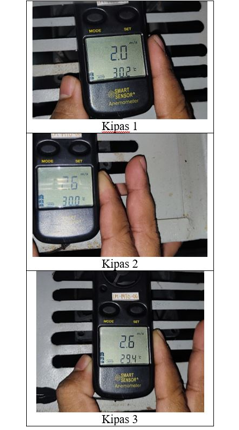

Figure 6. Pengukuran kecepatan kipas
Penghitungan rata-rata pengukuran kipas:
Figure 7.
2. Pada tukang bakar jagung manual yang digunakan untuk membolak-balik jagung dengan cara ditusuk stik bambu. Sedangkan dengan alat ini memiliki kemudahan dalam membolak – balik jagung dibantu oleh silinder rotary yang digerakkan dengan tuas sehingga jagung dapat matang secara merata, selain itu untuk mengoleskan bumbu penyedap pada permukaan jagung dipermudah dengan sistem rotary ini [13].
Hal-hal yang perlu diperhatikan supaya alat ini bekerja dengan baik:
1. Kapasitas arang harus efisien ditumpuk sampai ketinggian 5-6 cm dari alas bak arang supaya jagung matang dengan cepat (18-20 menit). Hal ini dapat ditunjukkan pada (Gambar 7).
Figure 8. Tinggi pemasangan arang yang disarankan (5-6 cm)
2. Jangan memutar tuas silinder rotary terlalu cepat (fokus pada 12-13 putaran per menit), selain untuk menghemat tenaga, memutar tuas terlalu cepat juga mengakibatkan permukaan jagung kurang bisa berputar [14].
3. Pastikan kapasitas arang tidak terlalu tinggi dan tidak pula terlalu rendah, bara api terlalu tinggi mengakibatkan komponen kipas akan leleh dan terlalu rendah mengakibatkan jagung lama untuk matang.
Hal-hal yang perlu diperbaiki pada alat ini:
1. Pada penelitian selanjutnya alat ini dapat dikembangkan lagi dengan menambahkan motor sehingga untuk memutar tuas rotary sudah tidak menggunakan tenaga manusia.
2. Kapasitas jagung yang dapat dibakar dapat ditambah sesuai keinginan dengan cara memperlebar dimensi pemanggangan.
3. Jenis-jenis arang atau bricket yang digunakan dapat divariasikan untuk menguji seberapa optimal dalam mempercepat kematangan jagung [15].
Penggunaan alat pemanggang jagung dengan sistem rotary telah terbukti efektif dalam menghasilkan jagung panggang dengan tingkat kematangan yang merata. Sistem ini memungkinkan jagung berputar secara konstan selama proses pemanggangan, sehingga seluruh permukaan jagung mendapatkan paparan panas yang sama. Berdasarkan pengujian, alat ini memerlukan waktu sekitar 18-20 menit untuk mencapai kematangan optimal dengan kecepatan putar tuas rotary sebesar 13 putaran per menit. Hasil tersebut menunjukkan bahwa sistem rotary bekerja dengan stabil dan efisien dalam mendistribusikan panas secara merata, menjadikannya solusi yang tepat dalam meningkatkan kualitas produk jagung panggang. Selain itu, waktu yang dibutuhkan relatif singkat, sehingga alat ini dapat mendukung produksi jagung panggang dalam skala yang lebih besar.
Meskipun sistem rotary pada alat ini sudah bekerja dengan baik, terdapat potensi peningkatan yang dapat dilakukan untuk meningkatkan efisiensi operasional. Salah satu pengembangan yang dapat dipertimbangkan adalah penambahan motor penggerak pada tuas rotary. Dengan adanya motor penggerak, proses pemutaran tuas yang sebelumnya dilakukan secara manual dapat diotomatisasi, sehingga mengurangi beban kerja operator dan meningkatkan konsistensi putaran. Penggunaan motor juga berpotensi meningkatkan presisi kecepatan putar, yang pada gilirannya dapat mempengaruhi kualitas pemanggangan. Dengan demikian, alat pemanggang jagung ini tidak hanya lebih praktis digunakan, tetapi juga mampu menghasilkan jagung panggang dengan mutu yang lebih baik secara konsisten.
Penulis menyampaikan apresiasi yang mendalam kepada Laboratorium Terpadu Fakultas Sains dan Teknologi Universitas Muhammadiyah Sidoarjo atas dukungan dan fasilitasi yang diberikan dalam pelaksanaan penelitian serta perancangan alat pemanggang dengan sistem rotary ini sejak tahap awal hingga penyelesaiannya. Ucapan terima kasih juga ditujukan kepada dosen pembimbing penelitian, penguji, kepala laboratorium, serta para laboran yang telah memberikan bimbingan, arahan, dan masukan yang konstruktif selama proses penelitian berlangsung, sehingga menghasilkan penyelesaian alat yang optimal. Dukungan dan kontribusi berbagai pihak tersebut sangat berperan dalam pencapaian hasil yang memuaskan dan keberhasilan penelitian kami.
