Heat exchanger adalah suatu objek perangkat paling penting dan sering ditemukan di lokasi perindustiran yang berfungsi untuk mentransfer energi panas internal dengan menggunakan perantara dua fluida atau lebih berupa cairan, uap ataupun berupa gas dengan suhu yang berbeda [1]. Hal ini tergantung pada jenis-jenis sistem yang digunakan. Dalam suatu proses perpindahan panas yakni dapat berupa gas ke gas, cair ke gas, ataupun cair ke cair[2]. Dengan melalui suatu proses pemisah padat yang mencegah kedua fluida tersebut untuk tercampur ataupun saling berkontak langsung. Hal ini dalam sector perindustriannya, lebih banyak dalam dimanfaatkan sebagai system pendingin dikarenakan mampu mencegah peralatan atau zat yang mudah menguap dari overheating. Fungsi heat exchanger memiliki jangkauan dalam aplikasi industri yang sangat luas [3].
Heat exchanger dimanfaatkan dengan digunakannya sebagai sistem pendingin (recuperator) atau pemanas (regenerator) [4]. Hal ini bertujuan dikarenakan banyak proses dalam industri yang membutuhkan tingkat panas tertentu agar dapat bekerja dengan baik bahkan dalam suatu pabrik industripun sistem ini sangat membantu serta menjaga mesin, bahan kimia, air, gas ataupun zat lainnya dengan suhu yang aman[5]. Bahkan selain itu alat ini dapat digunakan atau berfungsi untuk menangkap dan mentransfer uap atau pembuangan panas yang dilepaskan sebagai bentuk produk sampingan yakni dari suatu proses atau operasi, sehingga dengan hal ini bentuk uap atau panas tersebut dapat dimanfaatkan lebih efisien dan juga lebih baik karena memberikan hasil penghematan biaya dalam suatu operational pabrik[6].
Heat exchangerini juga bisa digunakan pada hampir semua sector termasuk paling utama dalam industri makanan, minuman, obat-obatan, metalurgi, gas dan minyak dan masih banyak yang lain[7]. Hal ini pada dasarnya alat ini dapat membantu mengoptimalkan proses suatu pemanasan maupun proses pendinginan dengan cara yang sangat efisien, sehingga dapat disimpulkan menghemat sumber daya dan energi secara signifikan.
Heat exchanger atau yang biasa kita sebut sebagai alat penukar panas, merupakan alat dengan fungsi untuk memindahkan energi panas antara dua lebih dan terjadi pada temperatur yang berbeda antara fluida, hal ini dimana fluida tersebut ada yang bertindak sebagai fluida panas (hotfluid) dan yang lain bertindak sebagai fluida dingin (coldfluid)[8]. Prinsip kerja heatexchanger didasarkan pada hukum termodinamika kedua, yang menyatakan bahwa perpindahan panas dapat terjadi secara spontan melalui benda yang bersuhu tinggi ke benda yang bersuhu rendah, tetapi tidak dapat mengalir secara spontan pada arah sebaliknya[9]. Heat exchanger dibagi menjadi dua jenis berdasarkan proses perpindahannya, antara lain direct contact dan indirect contact. Direct contact heat exchanger yaitu heat exchanger dimana perpindahan panas antara fluida panasa dan fluida dingin secara langsung terjadi kontak atau tanpa ada pembatas[10].
Sebaliknya jika untuk indirect heat exchanger, merupakan perpindahan panas antara kedua fluida dibatasi oleh suatu dinding pembatas, selain itu heat exchanger juga dapat dibagi berdasarkan jumlah fluida kerja, jenis material yang digunakan, dan desain konstruksi[11]. Dengan demikian, prinsip kerja heat exchanger didasarkan pada hukum termodinamika kedua dan bekerja dengan memindahkan energi panas dari suatu fluida ke fluida yang lainnya yang memiliki suhu berbeda tanpa harus mencampurkan kedua fluida tersebut ataupun membuat mereka berkontak langsung.
Berbagai tipe Heat exchanger yang biasa digunakan di industrial adalah Plate Heat exchanger, air Heat exchanger, Adia batic wheel Heat exchanger, Plate Fin Heat exchanger, Pillow Plate Heat exchanger , Fluids Heat exchanger, Directcontact Heat exchanger, dan Shell and Heat exchanger. Heat exchanger tipe plate merupakan modul yang banyak digunakan dalam industri. Heat exchanger tipe plate memiliki berbagai macam ukuran dan kapasitas yang dijual di pasaran sehingga industrial dengan ukuran dan kapasitas kecil, sedang dan besar tersedia di berbagai pasar. . Pada penelitian ini Heat exchanger tipe Plate akan di teliti lebih mendalam berdasarkan pertimbangan terutama bagian cleaning plate tersebut agar dapat menggantikan cleaning konvensional serta memiliki jangka waktu pemakaian plat yang panjang.
Pada Penelitian ini menggunakan metode eksperimental yang sumber datanya diperoleh dari studi literatur yang berasal dari referensi artikel/jurnal. Penelitian ini dilakukan di Laboratorium Teknik Mesin Universitas Muhammadiyah Sidoarjo.
Figure 1. Gambar1.Diagram Alir Peneltian
A. Bahan dan Alat
Bahan utama yang digunakan yaitu Plat Heat Exchangerdengan ukuran 100 cm x 35 cm yang terbuat dari material stainless steel seperti Gambar 2.yang berfungsi sebagai media pertukaran panas pada alat yang dinamakan Heat Exchanger. Kemudian ada beberapa alat bantu yang digunakan untuk menghilangkan kerak yaitu bak penampungan , sarung tangan , alat ukur ph air , gelas ukur serta alat uji metalografi.

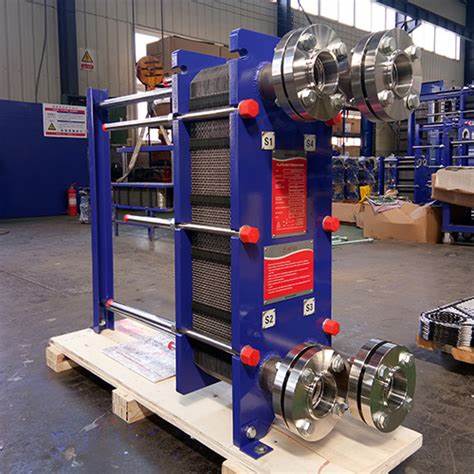

Figure 2. Gambar 2. Heat exchanger dan plat Heat Exchanger
Figure 3. Gambar 2. Heat exchanger dan plat Heat Exchanger
B. Proses Penelitian
Pada langkah awal ini menggunakan 3 variasi cairan yang akan digunakan sebagai cairan perendam yang bertujuan untuk menghilangkan kerak akibat pemakaian Plat And Gasket Heat Exchanger pada mesin Heat Exchanger. 3 variasi cairan tersebut terdiri dari phosphoric Acid (asam fosfat) yang diberi kode warna kuning sebagai tanda, kemudian ada cairan Hidrogen peroksida (H2O2) yang ditandai dengan warna merah dan yang terakhir Chemical Descaler P 100 menggunakan kode warna hijau sebagai penanda seperti pada Gambar 3.

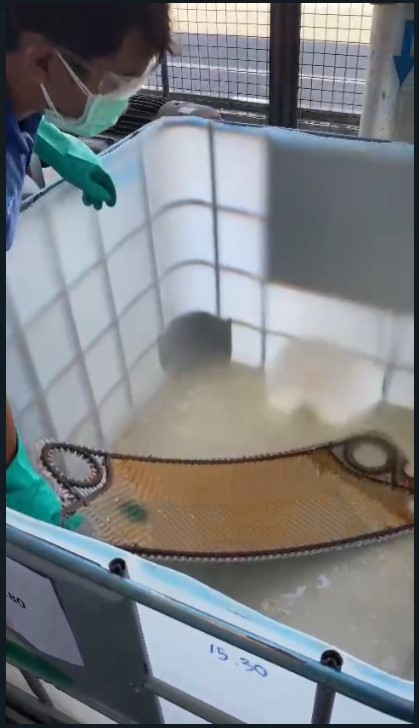

Figure 4. Heat exchanger dan plat Heat Exchanger Gambar 3.Proses Perendaman Plat And Gasket Heat Exchanger
Pada proses perendaman dilakukan selama 30 menit. Selama proses tersebut hal yang perlu dicek adalah Ph air apakah cairan tersebut sudah pas dengan perbandingan larutan asam dan air sebanyak 10 : 1 yang berarti menggunakan 20 liter air dan 2 liter larutan asam. Setelah melewati 30 menit Plat And Gasket Heat Exchanger akan di bersihkan atau di netralkan dengan air agar sisa – sisa dari larutan asam tersebut bisa hilang dan akan siap di lakukan proses uji metalografi seperti pada Gambar 4.
Figure 5. Gambar 4. Hasil dari perendaman
Figure 6. Gambar 4. Hasil dari perendaman
Sebelum memasuki tahap uji metalografi Plat And Gasket Heat Exchanger akan diambil 3 sampel kecil untuk di uji pada alat uji metalografi dikarenakan Plat And Gasket Heat Exchanger terlalu besar jika langsung di uji menggunakan alat uji metalografi [12].
C. Uji Metalografi
Metalografi merupakan analisis dari suatu struktur dan komponen fisis suatu logam atau paduan yang dapat dilihat secara langsung secara visual maupun dengan bantuan peralatan seperti mikroskop optik, mikroskop elektron, dan difraksi sinar-x[13]. Pengujian metalografi dilakukan dengan menggunakan “Reflected Metallurgical Microscope” dengan perbesaran 200x dikarenakan menyesuaikan bentuk bidang sampel untuk bisa dibaca secara merata[14]. Pengambilan sampel sendiri dibagi menjadi 3 pada setiap Plat And Gasket Heat Exchanger total menjadi 9 sampel yang akan di uji. Pengujian ini dilakukan untuk mengetahui tingkat korosi yang dihasilkan oleh cairan kimia yang digunakan untuk membersihkan Plat And Gasket Heat Exchanger[15].
A. Hasil Pembersihan Kerak
Pada pengujian kali ini memiliki tujuan pembersihan kerak dengan menggunakan cairan kimia dan hanya direndam selama 30 menit. 3 cairan yang digunakan tersebut yaitu Asam fosfat (Bertanda kuning), H2O2 (Bertanda Merah), Chemical Descaler P 100 (Bertanda Hijau). Dari ketiga cairan tersebut secara pengamatan visual cairan yang memiliki efek pembersihan paling baik ada pada Chemical Descaler P 100 (Bertanda Hijau) dan asam fosfat(Bertanda kuning) sesuai Gambar 5.,sedangkan yang paling buruk ada pada cairan H2O2 (Bertanda Merah) sesuai Gambar 6.

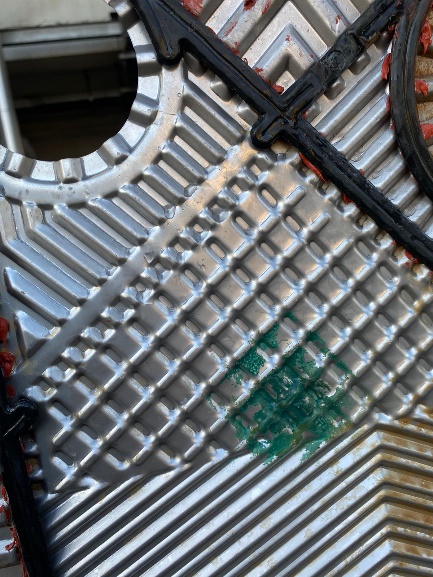

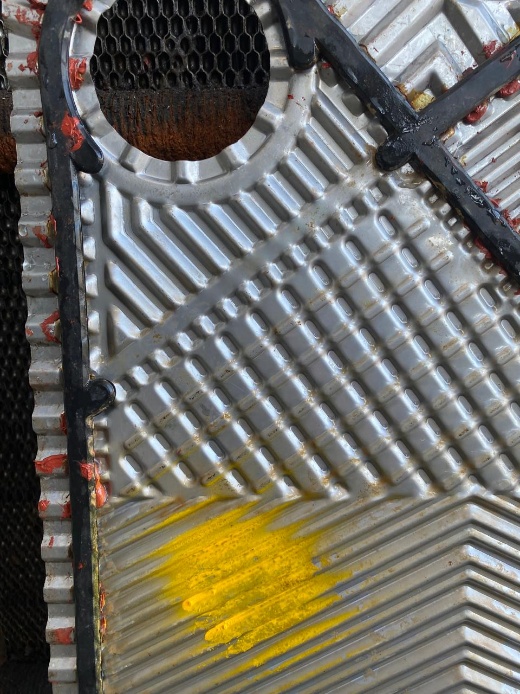

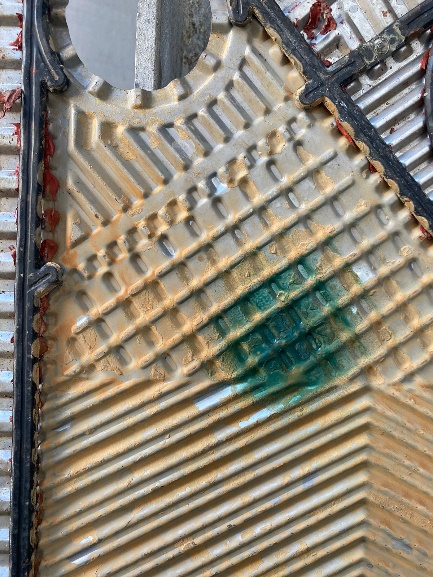

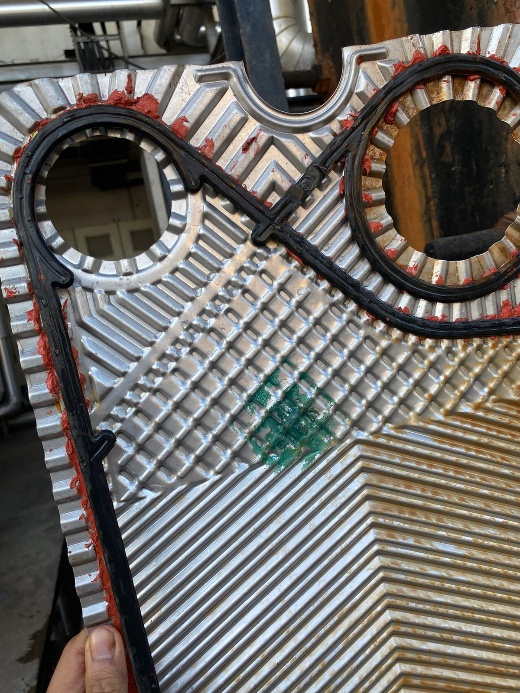

Figure 7. Gambar 5. Hasil Perendaman dengan cairan menggunakan Chemical Descaler P 100 (Bertanda Hijau) dan asam fosfat(Bertanda kuning)
Figure 8. Gambar 5.Hasil Perendaman dengan cairan menggunakan Chemical Descaler P 100 (Bertanda Hijau) dan asam fosfat(Bertanda kuning)

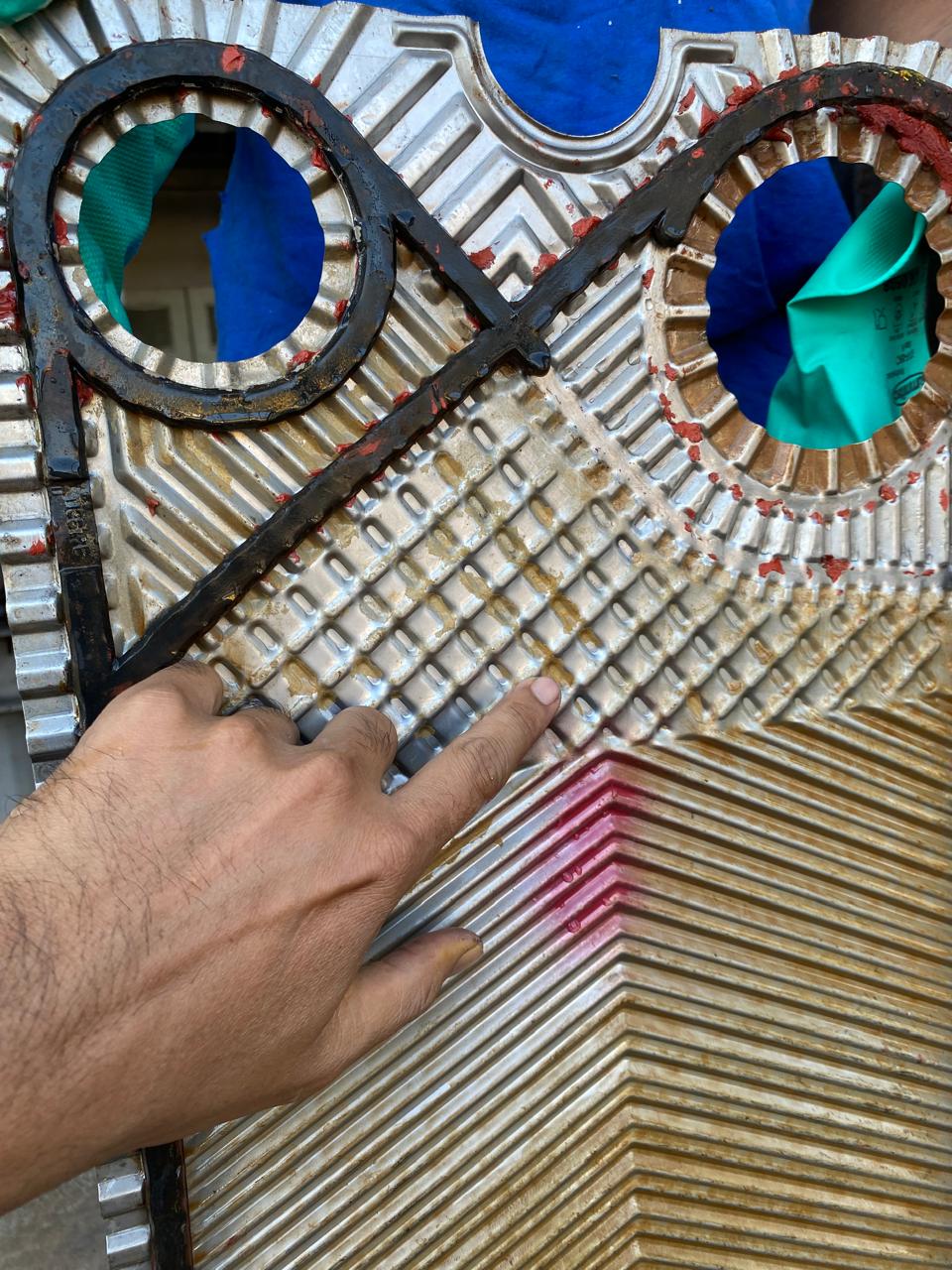

Figure 9. Gambar 6.Hasil Perendaman dengan cairan menggunakan cairan H2O2 (Bertanda Merah)
B. Hasil Uji Metalografi
Hasil dari uji metalografi menggunakan “Reflected Metallurgical Microscope” dengan perbesaran 200x dikarenakan menyesuaikan bentuk bidang sampel untuk bisa dibaca secara merata pada alat metalografi terhadap 3 plat yang direndam dengan 3 cairan yang berbeda – beda yang dapat di jelaskan sebagai berikut :

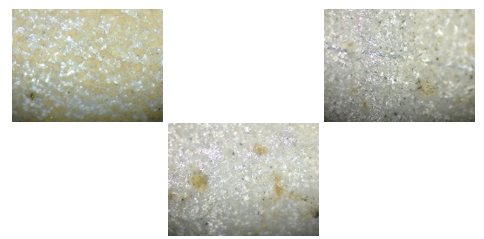

Figure 10. Gambar 7. Hasil Uji Mikro Plat And Gasket Heat Exchanger yang direndam dengan cairan kuning
Sesuai Gambar 7. dari uji mikro diatas dari 3 sampel menunjukkan bahwa untuk cairan bertandakuning (phosphoric Acid) hanya sampel pertama yang hampir tertutup oleh pengkeroposan permukaan benda kerja secara signifikan sedangkan kedua sampel lain nya mengalami pengeroposan pada beberapa titik.

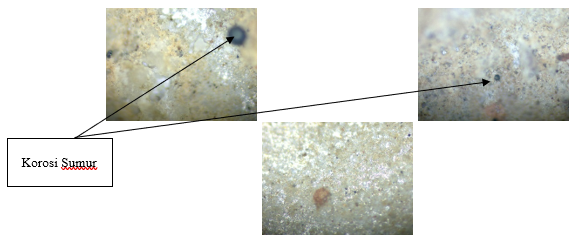

Figure 11. Gambar 8.Hasil Uji Mikro Plat And Gasket Heat Exchangeryang direndam dengan cairan merah..
Dari hasil pengamatan mikro pada Gambar 8. menunjukkan bawah untuk cairan bertanda merah (H2O2) menunjukkan bahwa Sebagian permukaan terjadi tanda-tanda pengkeroposan terutama dalam bentuk bulatan hitam atau yang biasa disebut pitting corrosion (korosi sumur). Korosi sumur menyebar pada beberapa permukaan sampel.

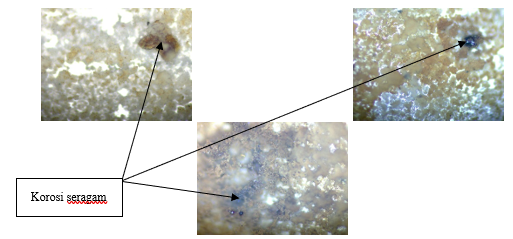

Figure 12. Gambar 9.Hasil Uji Mikro Plat And Gasket Heat Exchangeryang direndam dengan cairan hijau.
Dari hasil pengamatan mikro Gambar 9.menunjukkan bawah untuk cairan bertanda hijau (Chemical Descaler P 100) menunjukkan bahwa terjadi pengkeroposan permukaan yang signifikan. Berbentuk bintik-bintik berwarna coklat kehitaman. Pada miskroskop cenderung berbentuk uniform attack (korosi seragam) yang menyebar pada permukaan sampel.

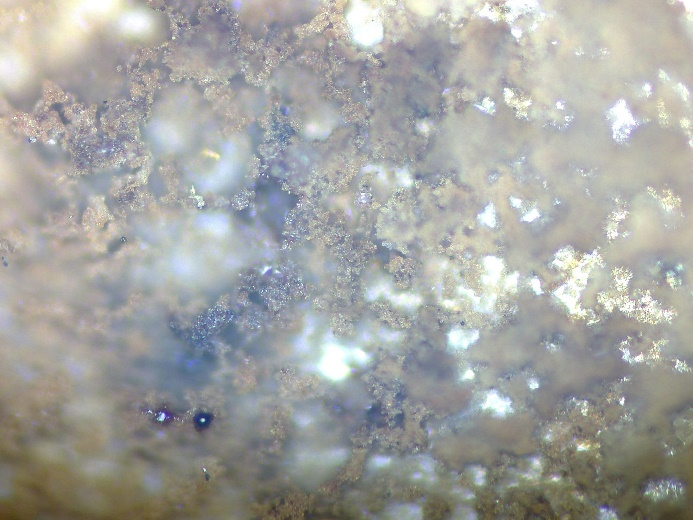

Figure 13. Gambar 10.hasil uji mikro terburuk
Gambar 10.menunjukan betapa berdampak nya pemilihan cairan yang tepat untuk pembersihan Plat And Gasket Heat Exchangeragar plat bisa digunakan lebih lama. Pada gambar tersebut hampir seluruh foto mikro nya di penuhi oleh uniform attack (korosi seragam) yang menyebar pada permukaan sampel
Dari hasil pengamatan mikroskop metalografi dan pengelihatan visual terhadap tiga jenis cairan, terlihat adanya perbedaan yang signifikan dalam tingkat pengkeroposan permukaan benda kerja dan kebersihan terhadap kerak. Cairan bertanda kuning (Asam Fosfat) tidak menunjukkan tanda-tanda pengkeroposan permukaan secara signifikan, yang menunjukkan bahwa cairan ini memiliki efek korosi yang minimal terhadap benda kerja yang diuji dan dari segi pembersihan masih ada di batas normal untuk kerak yang hilang. Di sisi lain, cairan bertanda merah (H2O2) menunjukkan adanya pitting corrosion (korosi sumur) yang ditandai dengan munculnya bulatan hitam di beberapa permukaan sampel dan untuk kebersihan terhadap kerak cairan H2O2 masih belum dapat maksimal terhadap pembersihan terhadap kerak. Hal ini mengindikasikan bahwa H2O2 memiliki kemampuan untuk menyebabkan kerusakan lokal pada permukaan benda kerja.
Sementara itu, cairan bertanda hijau (Chemical Descaler P 100) menunjukkan adanya pengkeroposan permukaan yang signifikan, yang ditandai dengan bintik-bintik coklat kehitaman yang tersebar secara uniform attack (korosi seragam) pada permukaan sampel, tetapi secara pembersihan terhadap kerak sangat baik karena hampir menghilangkan semua kerak yang ada. Kesimpulan dari data ini adalah bahwa meskipun Chemical Descaler P 100 menunjukkan efek korosi yang paling kuat dengan korosi seragam, cairan ini memiliki kemampuan pembersihan kerak yang paling efektif, diikuti oleh Asam Fosfat yang memiliki efek korosi minimal dan pembersihan kerak yang memadai, sementara H2O2 menyebabkan korosi lokal namun kurang efektif dalam membersihkan kerak. Jadi pemakaian yang paling memungkinkan untuk mendapatkan pemberishan kerak tetapi memiliki dampak korosi paling rendah ada pada perendaman cairan menggunakan asam fosfat yang menggunakan tanda warna kuning.
