Moh Fakhri Hibatulloh (1), Akhmad Ahfas (2)
General Background: Home automation technology is increasingly utilized to support efficiency and convenience in daily activities through the integration of sensors, controllers, and actuators. Specific Background: Automatic door systems have been implemented in various applications, while the adoption of microcontroller-based automation for shoe cabinet access remains limited. Knowledge Gap: Previous studies mainly focused on automatic doors for buildings and access systems, with limited attention given to automated shoe cabinet door mechanisms using ultrasonic sensing and Arduino-based control. Aims: This study aimed to design and develop an Arduino Uno based automation system for opening and closing a shoe cabinet door using ultrasonic sensors as detection components and a servo motor as the driving mechanism. Results: The developed system successfully detected objects at predetermined distances, activated the servo motor to open the cabinet door at approximately 50 cm, and operated the blower through a relay when an object was detected at approximately 10 cm. Testing showed that the ultrasonic sensors, servo motor, and relay operated according to the programmed functions. Novelty: The proposed design applies ultrasonic sensor based automation and Arduino Uno control to a shoe cabinet door system integrated with a blower activation mechanism. Implications: The system demonstrates a practical application of microcontroller-based automation for household furniture, providing a simple approach for automated cabinet access and operation.Highlights:
Keywords: Arduino Uno; Ultrasonic Sensor; Home Automation; Servo Motor; Automatic Cabinet Door
Di era modern saat ini kemajuan di sektor teknologi memang sangat dibutuhkan untuk memudahkan pekerjaan dan aktivitas lain pada kegiatan sehari-hari[1]. Sudah banyak sekali perabotan rumah tangga yang dibekali dengan otomasi menggunakan mikrokontroller seperti, tempat sampah terbuka otomatis, pintu slide otomatis, sampai dengan box sepatu[2][3]. Pada penelitian terdahulu mengenai buka tutup pintu otomatis dibuatlah penelitian antara lain: Penelitian Tri Wisnu Fajarriansyah dengan judul “RANCANG BANGUN MODEL BUKA TUTUP PINTU OTOMATIS DENGAN SENSOR RFID DAN SENSOR ULTRASONIK MENGGUNAKAN ARDUINO UNO”. Pada penelitian ini alurnya adalah sistem prototype pintu otomatis satu arah berbasis arduino uno dengan mengunakan sensor RFID dan sensor Ultrasonik. Kinerja sistem alat untuk menggerakan pintu secara otomatis dan mengetahui variabel sudut detektor dengan jarak objek. Pemanfaatan aduino uno,sensor RFID, sensor Ultrasonik, dan motor servo adalah untuk rancangan pada pintu otomatis. Prinsip kerja alat adalah aktif apabila objek berbanding lurus dengan sensor RFID saat Card berdekatan dengan Reader, dan sensor Ultrasonik otomatis aktif ketika objek berbanding lurus dengan jarak 5 cm. Pembuatan rancangan model alat buka tutup pintu otomatis, di mana inputnya berasal dari sensor ultrasonik dan outputnya dari motor servo[6][7]. Yang membedakan di sini adalah mekanisme perancangan hardware, di mana peneliti terdahulu menggunakan pintu rumah sebagai sarana pembuatan alat[8][9]. Maka penelitian kali ini menggunakan pintu almari sepatu sebagai sarana pembuatan alat. Karena ini akan menjadi nilai lebih dalam penerapan teknologi yang semakin maju[10].
Penelitian ini merupakan jenis penelitian pengembangan atau Research and Development (R&D). Kegiatan Research & Developmnet merupakan kegiatan riset dan diteruskan dengan pengembangan. Riset dilakukan supaya mendapatkan bahan atau informasi terkait kebutuhan peneliti, sedangkan pengembangan dilakukan supaya menghasilkan perangkat pembelajaran[11]. Perancangan sistem pada diagram di bawah ini diantaranya input, proses dan output. Sensor pengumpulan data terdapat pada bagian input. Arduino Uno sebagai papan kontroler mikro berbasis dataseheet Atmega328 yang berfungsi sebagai pengolah data masukan dari sensor yang merupakan pada bagian proses[12][13]. Papan kontroler ini bersifat sumber terbuka yang paling populer karena dirancang untuk memudahkan pengendalian elektronik di segala bidang[14][15].
2.1 Sistem diagram blok
Perancangan sistem pada diagram di bawah ini diantaranya input, proses dan output. Sensor pengumpulan data terdapat pada bagian input. Arduino Uno sebagai papan kontroler mikro berbasis dataseheet Atmega328 yang berfungsi sebagai pengolah data masukan dari sensor yang merupakan pada bagian proses[12][13]. Papan kontroler ini bersifat sumber terbuka yang paling populer karena dirancang untuk memudahkan pengendalian elektronik di segala bidang[14][15].
Figure 1. Skema otomasi buka tutup pintu almari berbasis Arduino Uno
2.2 Diagram flowchart
Pembuatan diagram alir atau biasa disebut flowchart berfungsi sebagai perancangan proyek baru, mengelola alur kerja, pemodelan proses bisnis, mendokumentasikan suatu proses, mewakili penjelasan algoritma, dan pelaksanaan audit proses, selanjutnya diagram alir ditunjukkan pada Gambar 2.
Figure 2. Diagram Flow Chart
Dapat dilihat pada bagian start, program akan berjalan dan bagian input prototype akan mendapatkan pembacaan data. Kemudian data yang diperoleh akan diolah pada mikrokontroler . Setelah pengolahan data di mikrokontroler selesai maka akan diambil keputusan, jika nilainya memenuhi maka output akan aktif dan jika nilainya tidak memenuhi maka output tidak akan aktif [16]. Rangkaian alat dapat dilihat pada Gambar 3.
Figure 3. Rangkaian otomasi buka tutup almari sepatu berbasis arduino uno
Pada rangkaian Pin Arduino Uno dapat dipahami dari penjelasan Tabel 1. Penjelasan pin Vin pada Arduino Uno terhubung ke semua terminal positif komponen. Vin pin mempunyai tegangan 5 Volt. Pin Gnd pada Arduino Uno terhubung ke semua komponen negatif terminal. Pin 9 merupakan pin digital pada Arduino Uno yang terhubung dengan echopin pada sensor Ultrasonik. Pin 8 adalah digital pin pada Arduino Uno dihubungkan dengan trigpin pada sensor Ultrasonik [17]. Pin 7 adalah pin digital pada Arduino Uno terhubung ke echopin. Pin 6 digital pada Arduino Uno terhubung pada trigpin sensor Ultrasonik[18].
Rancangan yang telah dibuat pada penelitian ini adalah otomasi buka tutup pintu almari sepatu berbasis Arduino Uno sebagai tempat untuk penyimpanan sepatu.
Figure 4. Realisasi desain otomasi buka tutup pintu almari sepatu berbasois arduino uno
Instalasi alat ini sangat sederhana, cukup sambungkan ke terminal listrik rumah dan alat sudah dapat beroperasi. Membuat program di Arduino IDE seperti pada Gambar 5, Gambar 6, dan Gambar 7 kemudian upload program tersebut ke board Arduni Uno. Arduino IDE merupakan aplikasi pemrograman berbasis bahasa C yang disederhanakan, aplikasi ini akan digunakan untuk menulis program dan ditanamkan pada board Arduino Uno. Dua fungsi yang harus ada pada setiap pemrograman Arduino yaitu void setup(){}, pada fungsi ini semua kode yang ada dalam kurung kurawal akan dilakukan hanya sekali eksekusi saat program Arduino dijalankan pertama kali dan eksekusi fungsi void loop(){} akan dilakukan setelah pengaturan selesai. Setelah dijalankan satu kali, fungsi ini akan dijalankan lagi hingga satu daya dihilangkan.

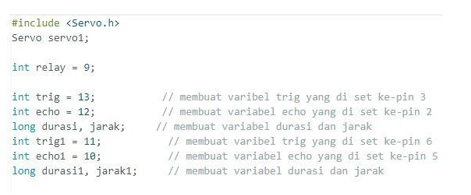

Figure 5. Input library
Pada bagian input library anda harus memasukkan library dan juga pin yang digunakan sebagai input atau output. Disebutkan pada Gambar 5, #include <Servo.h> adalah perpustakaan yang disediakan untuk Servo. Servo servo1; mengenalkan nama servo yang digunakan dengan nama (variabel) "servo1". Pin 9 pada Arduino Uno merupakan pin untuk mengirimkan data. Dan pin 9 pada Arduino Uno merupakan pin yang terintegrasi dengan Relay. Int TrigPin=13; mendeklarasikan variabel TrigPin dengan tipe data integer dan nilai =13. Int echoPin=12; mendeklarasikan variabel echoPin dengan tipe data integer dan nilai =12. Long durasi, jarak (membuat variabel durasi dan jarak). Selanjutnya mendeklarasikan variabel trigpin menggunakan penomoran seperti pada gambar 5. Fungsi penomoran untuk mengetahui bahwa ada lebih dari satu sensor ultrasonik.

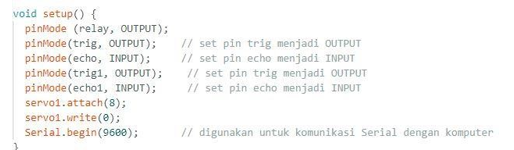

Figure 6. Void setup
Pada bagian void setup, penentuan pin yang akan dijadikan input atau output diatur pada bagian ini. Fungsi setup ini dijalankan hanya sekali ketika program mulai berjalan atau ketika arduino direset.

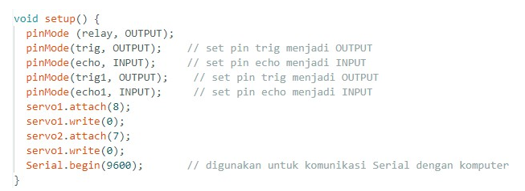

Figure 7.

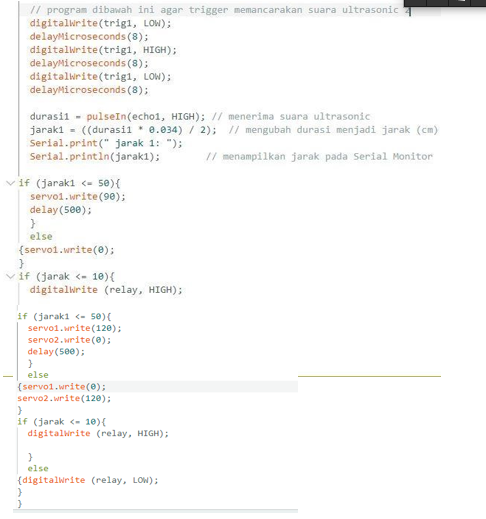

Figure 8. Void Loop Fungsi void loop
Fungsi void loop adalah untuk mengeksekusi perintah secara berulang-ulang. Pada bagian awal void loop terlihat durasi pembacaan jarak sensor ultrasonik yaitu 8 microseconds. Penambahan angka 1 disetiap perintah berpengaruh pada pembacaan sensor ultrasonik karena terdapat lebih dari satu sensor. Kedua sensor ultrasonik memiliki pembacaan jarak yang berbeda, di mana ultrasonik pertama merespon objek dari jarak kurang lebih 10cm sedangkan sensor ultrasonik kedua dari jarak kurang lebih 50cm. pembacaan jarak 50cm berguna sebagai penggerak motor servo, sementara 10cm untuk mengaktifkan relay.
3.1 Pengujian pembacaan.jarak dari sensor ultrasonik HC-SR04
Gelombang ultrasonik dihasilkan dari sensor ultrasonik yang pada umumnya digunakan untuk mendeteksi keberadaan suatu benda dengan perkiraan jarak antara sensor dan benda tersebut. Berdasarkan prinsip pemantulan gelombang bunyi sensor ultrasonik memiliki fungsi mengubah besaran bunyi menjadi besaran listrik dan sebaliknya. Hal ini dapat digunakan untuk mengetahui jarak benda dengan frekuensi tertentu. Pembangkit gelombang ultrasonik dari suatu alat bernama piezoelektrik yang menggunakan frekuensi tertentu. Gelombang yang dihasilkan oleh Piezoelektrik yaitu dengan frekuensi 40KHz ketika osilator diterapkan pada benda [19]. Penggunaan alat ini dengan menembakkan gelombang ultrasonik ke arah suatu area atau sasaran [20]. Sensor ini dapat digunakan untuk mengukur jarak benda 2 cm – 4 m.dengan akurasi 3 mm. Sensor ultrasonik memiliki 4 pin, Vcc, Gnd, Trigger dan Echo Pin Vcc digunakan sebagai listrik positif dan Gnd sebagai ground. Pin Trigger digunakan untuk memicu sinyal dari sensor dan pin Echo digunakan untuk menangkap sinyal yang dipantulkan dari objek.
Secara keseluruhan untuk pembacaan kedua sensor ultrasonik dari jarak 50cm hingga 10cm semuanya sesuai dan akurat.
3.2 Pengujian Motor.Servo
Pengujian.motor servo dilakukan dari 0⁰-120⁰ untuk mengetahui perputaran motor normal dan dapat digunakan.
Motor servo bergerak ketika adanya pembacaan jarak dari sensor ultrasonik dengan jarak 50cm. sudut yang ditampilkan semuanya akurat sesuai codyng yaitu 120⁰.
3.1 Pengujian Relay sebagai saklar penggerak blower
Peran relay untuk mengalirkan arus listrik kepada blower arus AC. Dapat dilihat dari tabel di bawah ini ketika relay dalam kondisi normali open blower akan mati, sebaliknya jika relay dalam kondisi normali close maka blower akan menyala.
Blower akan berputar ketika relay dalam kondisi normali close dan mati jika dalam kondisi normali open. Perpindahan normali open terhadap normali close ditandai dengan adanya objek yang terbaca oleh sensor ultrasonik dengan jarak 10cm. III.
Kesimpulan dari hasil penelitian otomasi buka tutup pintu almari sepatu berbasis arduino uno adalah ketika terdapat objek berada dalam jarak yang sudah ditentukan yakni 50cm maka pintu almari akan otomatis terbuka. Objek yang dimaksudkan adalah manusia dengan membawa sepatu. Proses pintu almari terbuka akan berlangsung terus menerus jika objek masih berada dalam jarak baca sensor. Ketika sepatu masuk ke dalam almari maka blower akan berputar, karena jarak sepatu dengan sensor adalah 10cm.
