Ferdianto (1), Shazana Dhiya Ayuni (2)
General Background: Smart waste management technologies are increasingly developed to support environmental cleanliness and user convenience in daily activities. Specific Background: Previous smart trash can systems commonly focused on automatic lid control and waste level monitoring using sensor-based automation. Knowledge Gap: Limited studies have integrated odor detection and humidity monitoring into an automatic trash can system to improve household waste handling and environmental comfort. Aims: This study aimed to develop a smart trash can system capable of automatic opening and closing while detecting unpleasant odor and humidity conditions using Arduino Uno, HC-SR04, MQ-135, and DHT11 sensors. Results: The developed system successfully performed automatic lid movement through a servo motor when objects were detected at distances greater than 40 cm by the HC-SR04 sensor. The MQ-135 sensor detected unpleasant odor conditions above 50 PPM, causing the automatic opening mechanism to stop operating, while the DHT11 sensor activated a buzzer alarm when humidity exceeded 80%. Novelty: This research integrates distance detection, odor sensing, and humidity monitoring within a single smart trash can prototype using multiple sensor configurations and Arduino-based control. Implications: The proposed system contributes to environmentally oriented household waste management by providing automated operation and monitoring features that support cleaner and more comfortable surroundings.Highlights:
Keywords: Arduino Uno; Smart Trash Can; MQ-135 Sensor; DHT11 Sensor; Waste Management
Lingkungan yang bersih merupakan dambaan setiap orang. Manusia merupakan makhluk yang mencari lingkungan yang bersih dan nyaman. Namun, tidak mudah untuk selalu menjaga lingkungan tetap bersih dan nyaman. Tidak jarang masyarakat kurang memperhatikan kebersihan lingkungan sekitar karena kesibukan atau sebab lainnya [1].
Dalam skala terkecil, sampah rumah tangga adalah masalah yang harus dihadapi tiap individu. Kesadaran tiap individu dalam membuang sampah dengan benar sangat penting ditingkatkan untuk menjaga lingkungan pribadi yang bersih agar kualitas hidup yang sehat tetap terjaga [2].
Penempatan lokasi tempat sampah juga harus mempertimbangkan kemudahan akses dan kapasitas maksimal yang bisa ditampung tempat sampah tersebut sampai dibuang ke TPS yang lebih besar [4]. Selain itu, pemisahan golongan sampah menjadi organik, non-organik, dan sampah B3 juga penting dalam proses pengelolaan sampah yang baik [5].
Inovasi teknologi dewasa ini memungkinkan terciptanya perangkat berupa tempat sampah pintar [6]. Terdapat berbagai jenis tempat sampah pintar mulai dari yang terdapat alarm [7], buka tutup otomatis [8], terdapat notifikasi sms [9], serta yang memiliki notifikasi telegram [10].
Tujuan dari penelitian ini adalah untuk memberikan keterbaruan dari penelitian sebelumnya dimana peneliti akan memberi penambahan variabel berupa bau dan kelembapan dari isi tempat sampah. Penelitian sebelumnya mayoritas hanya berfokus pada sisi monitoring dan notifikasi dari level isi tempat sampah serta otomatisasi buka tutupnya [11][12]. Variabel tersebut ditambahkan agar pengguna dapat membuang isi tempat sampah ke TPS dengan segera dan tidak mengganggu kenyamanan dalam rumah.
Penelitian saat ini akan mengimplementasikan tiga jenis sensor berbeda yaitu sensor MQ-135 untuk mendeteksi bau, sensor DHT11 untuk mendeteksi kelembapan, serta sensor ultrasonik HC-SR04 untuk mendeteksi jarak [13]. Perangkat berupa motor servo digunakan untuk kendali buka tutup tempat sampah lalu buzzer digunakan untuk notifikasi ke pengguna [14]. Mikrokontroler yang digunakan adalah Arduino Uno R3.
Penelitian mengenai tempat sampah pintar pendeteksi bau ini menerapkan metode research and development atau riset dan pengembangan dimana dilakukan pengujian keefektifan alat melalui berbagai macam uji coba, revisi, dan finalisasi alat demi mencapai tujuan akhir dimana alat berfungsi sesuai dengan tujuan penelitian [15]. Tahapan-tahapan dalam metode riset dan pengembangan adalah identifikasi masalah (1); studi kepustakaan (2); perancangan (3); pengujian (4); perbaikan (5); dan implementasi (6).

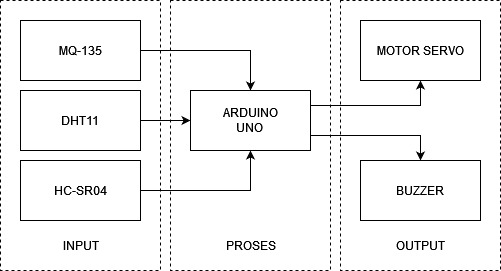

Figure 1. Blok Diagram
Penelitian memanfaatkan tiga input sensor yaitu sensor MQ-135 sebagai pendeteksi gas ammonia sebagai indikasi bau, sensor DHT11 untuk suhu dan kelembapan, serta sensor HC-SR04 sebagai pendeteksi jarak pengguna dalam kontrol buka tutup tempat sampah. Data pembacaan ketiga sensor tersebut lalu diproses oleh mikrokontroler Arduino Uno R3. Komponen output berupa motor servo untuk kendali buka tutup tempat sampah serta buzzer sebagai alarm.

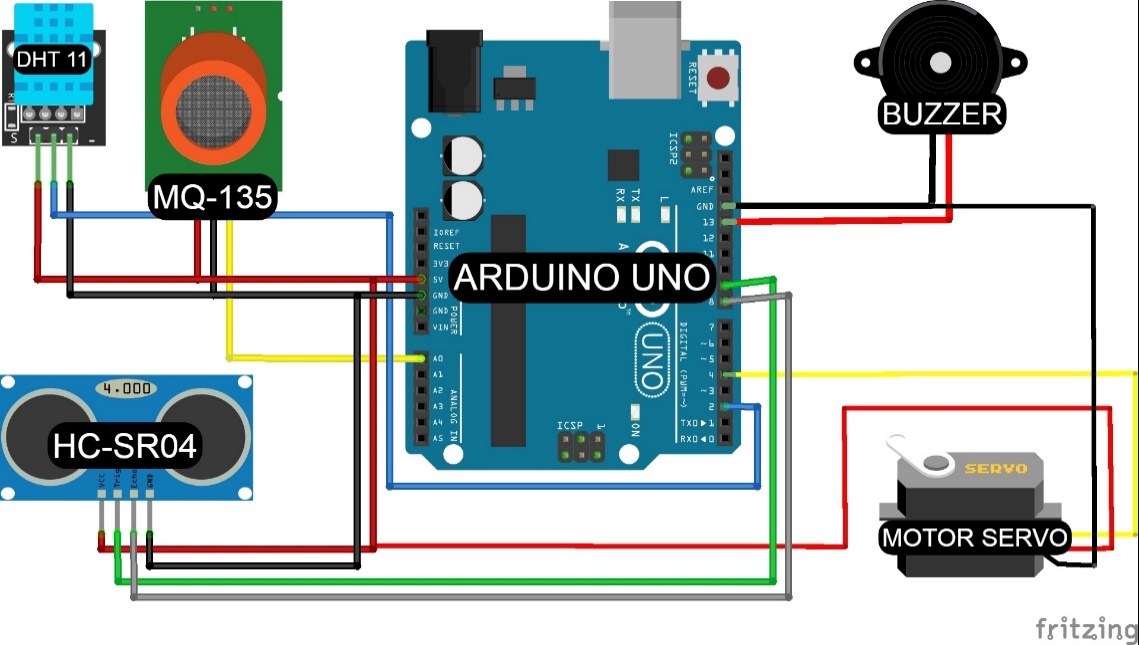

Figure 2. Wiring Diagram
Pengkabelan alat berpusat pada mikrokontroler Arduino Uno dimana sensor MQ-135 terhubung dengan pin A0, lalu sensor DHT11 terhubung dengan pin D2, sensor HC-SR04 terhubung ke pin D9 untuk TRIG dan D8 untuk ECHO, lalu pin PWM D4 terhubung dengan motor servo, terakhir buzzer terhubung dengan pin D13.
Figure 3.
Ketika ada objek yang mendekat di depan tempat sampah maka sensor ultrasonik HC-SR04 akan mendeteksi jarak dari objek ke sensor. Saat jarak kurang dari 40 cm, maka Arduino akan memerintahkan motor servo untuk berputar sebesar 180 derajat sebagai tuas pembuka tutup tempat sampah dan buzzer akan menyala sebagai notifikasi ketika tempat sampah terbuka.
Sensor HC-SR04 diatur untuk mendeteksi objek kurang dari 40 cm karena jarak tersebut dirasa tidak terlalu jauh dan tidak terlalu dekat, karena jika terlalu jauh ditakutkan sensor akan mendeteksi objek yang seharusnya tidak terdeteksi tetapi jika terlalu dekat respon dari tempat sampah otomatis akan melambat. Selama alat bekerja sensor DHT11 akan mendeteksi kelembapan yang ada di tempat sampah dan MQ135 akan mendeteksi gas amonia. Jika kelembapan dan gas amonia mendeteksi lebih dari batas yang ditentukan maka Arduino akan menonaktifkan motor servo agar saat ada objek mendekat tempat sampah tidak bisa terbuka secara otomatis. Dan jika tempat sampah sudah dibersihkan reset kembali Arduino agar berjalan seperti semula.

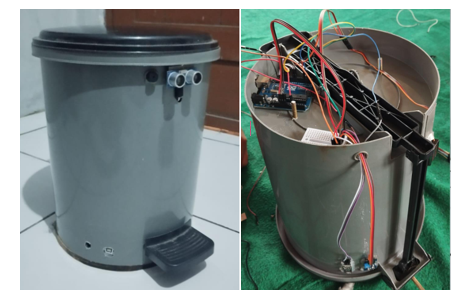

Figure 4. Hasil Realisasi Alat
Hasil realisasi tempat sampah pintar pendeteksi bau seperti yang terlihat pada gambar di atas menunjukkan tampilan tempat sampah yang telah dilubangi pada beberapa titik untuk penempatan sensor, port USB Arduino Uno, serta port untuk adaptor daya. Bagian atas tempat sampah diperuntukkan bagi rangkaian elektrik seperti Arduino Uno, rangkaian kabel, buzzer, dan motor servo.
Pengujian sensor ultrasonic HC-SR04 dilakukan untuk menguji kapabilitas sensor dalam mendeteksi jarak dari objek yang berada di depannya. Dengan melakukan pengujian ini, dapat diketahui akurasi sensor dan pengaturan batas minimal jarak pada proses buka tutup tempat sampah melalui motor servo dapat diatur sesuai flowchart penelitian. Pengujian dilakukan dengan menggunakan penggaris sebagai alat ukur standar.
Hasil pengujian pada sensor ultrasonic HC-SR04 menunjukkan adanya selisih pembacaan jarak antara sensor dengan pembacaan jarak dari penggaris. Selisih tersebut tidak begitu berpengaruh pada proses buka tutup tempat sampah yang ditenagai oleh motor servo karena saat jarak terbaca >40cm maka tempat sampah akan otomatis terbuka.
Pengujian sensor MQ-135 dilakukan untuk menguji kapabilitas sensor dalam mendeteksi bau dari sampah yang dimasukkan ke tempat sampah. Apabila nilai bau melebihi threshold yang sudah diatur, maka tempat sampah akan menolak untuk terbuka secara otomatis meski terdeteksi adanya objek di depan tempat sampah.

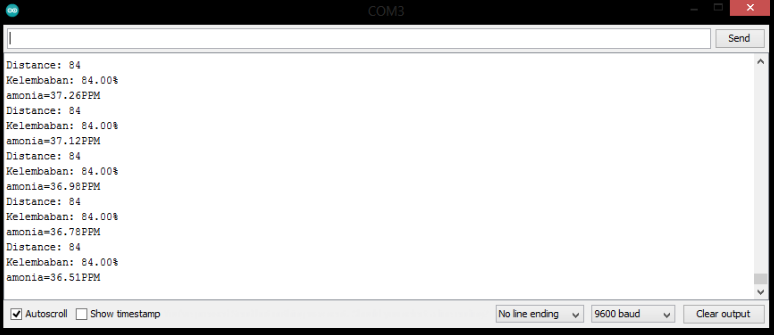

Figure 5. Tampilan Serial Monitor dari Arduino IDE Berisi Data Pembacaan Ketiga Sensor
Hasil pengujian ditampilkan melalui tabel di bawah ini:
Dari pengujian sebelumnya, tempat sampah akan otomatis terbuka saat ada objek dengan jarak >40cm di depannya. Namun, ketika ditambah variabel bau dari sensor MQ-135, maka logika dari sensor MQ-135 yang didahulukan. Saat tempat sampah mencapai batas >50PPM, maka operasi buka tutup otomatis menjadi terhenti. Pengguna harus secara manual mengeluarkan sampah yang bau tersebut untuk dibuang ke TPS sehingga kenyamanan pengguna tidak terganggu oleh bau dari sampah tersebut. Saat berada di bawah batas >50PPM, maka operasi buka tutup otomatis dapat berjalan dengan normal.
Pengujian sensor DHT11 dilakukan untuk menguji kapabilitas sensor dalam mendeteksi kelembapan dari sampah yang dimasukkan ke tempat sampah. Apabila nilai kelembapan melebihi threshold yang sudah diatur, maka tempat buzzer akan berbunyi sebagai alarm bagi pengguna.

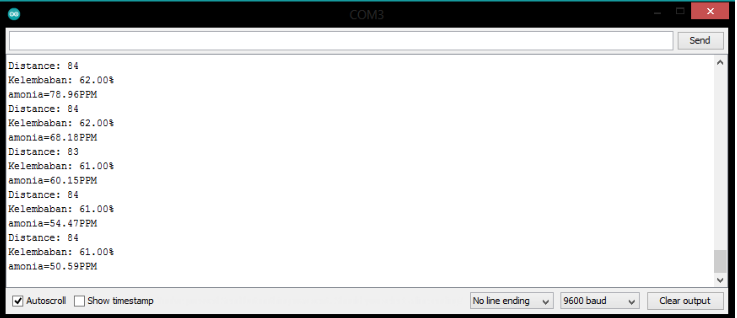

Figure 6. Tampilan Serial Monitor dari Arduino IDE saat Kelembapan Tinggi
Perkembangan teknologi perlu dimanfaatkan untuk membuat inovasi yang memudahkan kehidupan sehari-hari. Tempat sampah pintar yang dibuat dalam penelitian ini selain memudahkan pengguna untuk membuang sampah dengan otomatisasi buka tutupnya, juga memberikan nilai lebih dalam menjaga kenyamanan pengguna dengan pendeteksian bau dan kelembapan dari sampah yang dapat menganggu kondisi lingkungan pengguna.
Penulis mengucapkan terima kasih kepada Laboratorium Teknik Elektro Universitas Muhammadiyah Sidoarjo atas bantuan dalam proses penelitian dan pembuatan laporan sehingga dapat terselesaikan dengan baik.
