Design And Contruction Of Circular Cardboard Paper Cutter For Piggy Bank Msmes

[ Rancang Bangun Alat Pemotong Kertas Karton Bentuk Lingkaran Pada Umkm Celengan ]

Sulung Wibawansyah¹⁾, Mulyadi²⁾

¹⁾ P rogram Studi Teknik Mesin , Universitas Muhammadiyah Sidoarjo, Indonesia

²⁾ Program Studi Teknik Mesin, Universitas Muhammadiyah Sidoarjo, Indonesia

mulyadi@umsida.ac.id

Abstract . This research aims to design a circular cardboard paper cutter with an electric motor drive as a solution for piggy bank MSMEs that replaces the manual cutting process. This initiative is driven by the need to meet the production needs of piggy banks in MSMEs. The morphological chart method is used to explore and produce various alternative design concepts. By combining the solutions of each element, various combinations of design concepts can then be produced. The results of the concept selection show that design A is a suitable choice for the needs of MSMEs. Meanwhile, the results of the frame strength simulation in the concept A design show a maximum von mises voltage of 5.433 Mpa, a maximum displacement of 0.041 mm, and a safety factor of 43 > 1, indicating that this design is safe to use. Concept A has advantages and convenience in high efficiency and ease of manufacturing process, so it is chosen for the needs of MSMEs. This paper cutting tool is expected to be able to provide a practical and efficient solution in increasing the production needs of piggy banks. The simple, robust, and affordable design makes it suitable for micro to small-scale MSMEs.

Keywords - Manual cutting process, morphological chart, design concept, frame strength simulation, safety factor.

Abstrak . Penelitian ini bertujuan untuk merancang alat pemotong kertas karton bentuk lingkaran dengan penggerak motor listrik sebagai solusi untuk UMKM celengan yang menggantikan proses pemotongan manual. Inisiatif ini didorong oleh kebutuhan untuk memenuhi kebutuhan produksi celengan pada UMKM. Metode morphological chart digunakan untuk mengeksplorasi dan menghasilkan berbagai alternatif konsep desain. Dengan menggabungkan solusi dari setiap elemen, kemudian dapat dihasilkan berbagai kombinasi konsep desain. Hasil pemilihan konsep menunjukkan bahwa desain A merupakan pilihan yang cocok untuk kebutuhan UMKM. Sedangkan hasil simulasi kekuatan rangka pada desain konsep A menunjukkan tegangan von mises maksimum 5,433 Mpa, displacement maksimum 0,04 1 mm , dan faktor keamanan 4 3 > 1, mengindikasikan desain ini aman untuk digunakan. Konsep A memiliki keunggulan dan kemudahan dalam efisiensi yang tinggi dan kemudahan pada proses manufaktur sehingga dipilih untuk kebutuhan UMKM. Alat pemotong kertas ini diharapkan mampu memberikan solusi praktis dan efisien dalam meningkatkan kebutuhan produksi celengan. Desain yang sederhana, kuat, dan terjangkau menjadikannya cocok untuk UMKM skala mikro hingga kecil.

Kata Kunci - proses pemotongan manual, morphological chart, konsep desain, simulasi kekuatan rangka, faktor keamanan .

I. Pendahuluan

UMKM (Usaha Mikro, Kecil, dan Menengah) merupakan pilar penting dalam perekonomian, khususnya di Indonesia 1. UMKM mencakup usaha yang dijalankan oleh individu, rumah tangga, atau kelompok kecil dengan skala usaha yang relatif kecil 2. Berdasarkan kategorinya, UMKM terdiri dari usaha mikro dengan aset maksimal Rp50 juta dan omzet tahunan maksimal Rp300 juta, usaha kecil dengan aset Rp50 juta hingga Rp500 juta dan omzet tahunan Rp300 juta hingga Rp2,5 miliar, serta usaha menengah dengan aset Rp500 juta hingga Rp10 miliar dan omzet tahunan Rp2,5 miliar hingga Rp50 miliar 3. UMKM berperan penting dalam menciptakan lapangan kerja, berkontribusi signifikan terhadap produk domestik bruto (PDB), menggerakkan ekonomi lokal, serta menjadi tempat inovasi dan pengembangan kemandirian usaha 4.

Salah satu bentuk inovasi UMKM yang menarik adalah pengelolaan limbah, yang tidak hanya membantu mengurangi dampak negatif terhadap lingkungan tetapi juga menciptakan peluang ekonomi baru. Limbah yang merupakan sisa atau buangan dari proses alami maupun aktivitas manusia, dapat dimanfaatkan kembali menjadi bahan baku untuk produk baru, sumber energi, atau keperluan lainnya 5. Dengan pendekatan ini, konsep ekonomi sirkular, di mana material terus dimanfaatkan sehingga limbah yang dihasilkan diminimalkan, dapat terwujud 6. Limbah anorganik seperti plastik, kertas, logam, dan kaca sering kali dimanfaatkan melalui proses daur ulang untuk menghasilkan produk baru. Hal ini memberikan peluang bagi UMKM untuk menciptakan nilai tambah dari bahan yang sebelumnya dianggap tidak berguna 7.

Di salah satu kecamatan di Pasuruan, Jawa Timur, terdapat UMKM bernama Celengan Bikinan Jari yang dari sejak tahun 2015 berhasil mengolah limbah menjadi produk bernilai ekonomi tinggi. UMKM ini didirikan oleh Ibu Yuli yang awalnya terinspirasi dari ide sederhana membuat suvenir perpisahan kelas untuk teman – teman anaknya. Di sekitar tempat tinggalnya banyak limbah paper tube bekas sisa gulungan kain, kertas, dan plastik dari industri kecil yang menumpuk di tempat pembuangan. Melihat potensi ini, beliau mulai memanfaatkan limbah paper tube tersebut dengan melapisinya menggunakan kain nilex untuk membuat celengan. Kreativitasnya menarik perhatian tetangga, dan permintaan akan produknya terus meningkat.

Seiring berjalannya waktu, UMKM ini berinovasi dengan memanfaatkan pipa PVC sebagai alternatif material untuk memenuhi permintaan konsumen yang menginginkan celengan berdiameter lebih besar dan bobot lebih ringan. Namun, tantangan tetap ada, terutama dalam proses pemotongan tutup celengan. Hingga saat ini, pemotongan kertas karton untuk tutup masih menggunakan alat manual seperti cutter dan gunting, proses ini membutuhkan waktu yang lama karena harus menggambar pola secara manual sebelum dipotong, dan hasilnya sering kali tidak sesuai pola dengan sudut – sudut yang tidak rapi, dan juga meskipun sudah dilapisi dengan kain sudut hasil potongan masih terlihat.

Gambar 1. A (limbah paper tube), B (Kerajinan dari paper tube), C (Hasil potongan kertas karton menggunakan alat pemotong manual, D (Penutup celengan yang dilapisi kain)

Dari pemaparan latar belakang di atas maka tujuan dari penelitian ini adalah untuk merancang alat pemotong kertas karton berbentuk lingkaran menggunakan motor listrik sebagai penggerak. Alat ini akan dilengkapi dengan cutter sebagai pisau pemotong yang dapat disesuaikan diameter potongnya, sehingga dapat memenuhi kebutuhan konsumen dengan lebih cepat dan presisi serta mendapatkan parameter jumlah pisau yang sesuai untuk memotong kertas karton. Dengan inovasi ini, proses produksi yang sebelumnya menyita waktu dapat dipersingkat secara signifikan, memberikan dampak positif pada produktivitas UMKM sekaligus mendukung kelestarian lingkungan melalui pemanfaatan limbah.

II. Metode

Diagram Alir Penelitian

Proses penelitian yang dilaksanakan mengikuti diagram alir yang terlihat pada gambar di bawah ini:

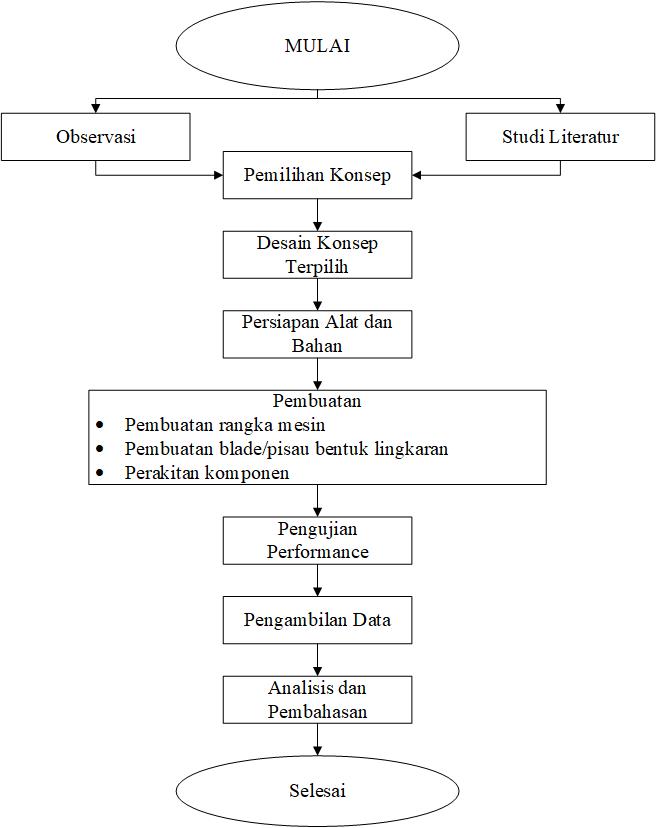

Gambar 2. Diagram alir

Observasi Dan Studi Literatur

Observasi ini dilakukan sebagai tahap awal untuk mengetahui masalah yang terjadi pada UMKM celengan dan mempelajari studi literatur dari berbagai sumber antara lain, jurnal, artikel, pengamatan langsung di lapangan, dan juga diskusi dengan dosen pembimbing yang berkaitan dengan rancang bangun alat pemotong kertas karton 8.

Referensi Alat Pemotong Kertas Karton Bentuk Lingkaran

Pengembangan konsep alat pemotong kertas karton bentuk lingkaran ini, berdasarkan konsep yang seperti ditunjukkan pada gambar 3. Alat ini merupakan sebuah alat pemotong kertas karton bentuk lingkaran yang menggantikan gunting dan cutter. Alat ini akan dirancang dengan proses manufaktur yang mudah, bahan – bahan yang mudah ditemukan di pasaran, serta perawatannya yang mudah.

Gambar 3. Referensi alat

Pemilihan Konsep Desain

Pemilihan konsep desain adalah tahap krusial dalam proses perancangan, yang bertujuan untuk memastikan bahwa solusi yang dihasilkan dapat memenuhi kebutuhan pengguna serta sesuai dengan kriteria desain yang telah ditetapkan. Proses ini dilakukan dengan mempertimbangkan berbagai aspek, seperti fungsi, utilitas, estetika, keamanan, dan efisiensi biaya 9. Dalam pemilihan konsep desain penulis menggunakan metode morphological chart. Morphological chart adalah metode sistematis yang digunakan untuk mengeksplorasi dan menghasilkan berbagai alternatif konsep desain. Metode ini bekerja dengan memecah sistem atau produk menjadi elemen – elemen atau fungsi utama, lalu mengidentifikasi berbagai solusi atau pendekatan untuk setiap elemen tersebut 10. Dengan menggabungkan solusi dari setiap elemen, dapat dihasilkan berbagai kombinasi konsep desain. Adapun tabel morfologi (morphological chart) yang digunakan sebagai pemaparan ruang pencarian untuk solusi desain ataupun kombinasi ide-ide dari desain yang akan dibuat 11.

Tabel 1. Morphological chart

Dari tabel 1 tersebut dapat dijelaskan coding masing – masing kolom adalah :

Cara pemilihan komponen adalah sebagai berikut:

Konsep A = A.V1 + B.V2 + C.V3 + D.V4 + E.V5 + F.V6 + G.V7 + H.V8

Konsep B = A.W1 + B.W2 + C.W3 + D.W4 + E.W5 + F.W6 + G.W7 + H.W8

Validasi pemilihan konsep desain berdasarkan safety factor. Safety factor dipilih karena hasil dari safety factor bisa mengindikasikan apakah desain tersebut aman atau tidak untuk dilanjutkan ke tahap selanjutnya 12. Berikut persamaan safety factor:

n =

Dimana:

Desain Konsep Terpilih

Desain konsep yang terpilih menggunakan metode morphological chart melibatkan penentuan model untuk komponen – komponen. Kemudian dilakukan simulasi kekuatan rangka untuk mengetahui safety factormasing – masing konsep. Konsep desain yang safety factor nya lebih dari satu dipilih untuk dilanjutkan ketahap desain secara keseluruhan.

Perhitungan Komponen Pokok Mesin

Perhitungan komponen dilakukan setelah desain konsep terpilih, Tujuan menghitung komponen pokok mesin (Pulley dan V-Belt) agar alat yang bekerja sesuai dengan spesifikasi yang diinginkan. Berikut ini adalah perhitungan komponen pokok mesin untuk alat pemotong kertas karton bentuk lingkaran :

Menghitung pulley dan V-Belt

Menghitung pulley dan v-belt meliputi beberapa parameter utama yang berperan dalam menentukan efisiensi dan performa sistem. Melibatkan parameter penting seperti diameter pulley, kecepatan putar (RPM), dan rasio transmisi, yang semuanya mempengaruhi bagaimana kecepatan dan torsi ditransmisikan antara pulley penggerak dan pulley yang digerakkan 13. Adapun persamaan yang digunakan sebagai berikut:

= pers.1

Dimana:

v = pers.2

Dimana:

L= π (r₁ + r₂) + 2x + pers.3

Dimana:

1. Diameter Pulley
2. Kecepatan V-Belt
3. Menghitung panjang V-belt
4. Tegangan V-Belt

P = (T₁ – T₂) v pers.4

Dimana:

Proses Manufaktur

Pada tahap ini, proses manufaktur dilakukan di bengkel dekat lokasi UMKM untuk mempermudah proses. Proses dimulai dengan menyiapkan bahan kemudian dilakukan proses bubut, frais, dan pengelasan untuk menyambung rangka. Setelah rangka jadi kemudian dilakukan proses assembly untuk komponen mesin.

Pengujian Performa

Tahap ini dilakukan untuk melihat kinerja alat yang sudah dibuat apakah sudah sesuai harapan. Pengujian dilakukan dengan kecepatan yang sama ketebalan kertas karton yang sama hanya berbeda di jumlah pisaunya kemudian dilihat kualitas hasil potongan.

Tabel 2. Desain pengujian performa

Kriteria kualitas potongan (KKP):

Kurang Bagus: Tepi potongan kasar dan terdapat serat terurai atau sedikit sobekan kecil.

Bagus: Tepi potongan cukup rapi dengan sedikit serat yang terlihat.

Sangat Bagus: Tepi potongan halus tanpa serat terurai atau kerusakan.

III. Hasil dan Pembahasan

Pemilihan Konsep Desain

Penelitian ini menggunakan metode morphological chart untuk dijadikan dasar pengembangan dan perencanaan, sehingga mendapatkan desain yang sesuai dengan tujuan penelitian. Adapun tabel morfologi yang digunakan sebagai pemaparan ruang pencarian untuk solusi desain atau kombinasi ide – ide dari desain yang akan dibuat. Tabel morfologi bisa dilihat pada tabel 3.

Tabel 3. Tabel Morfologi

Tabel 4. Tabel Morfologi

1. Konsep Desain A

Berdasarkan cara pemilihan komponen sesuai dengan bab diatas maka didapatkan pemilihan konsep desain A. Konsep A = A.V1 + B.V2 + C.V3 + D.W4 + E.V5 + F.W6 + G.V7 + H.W8. Berikut merupakan model dari komponen yang dipilih dari morphological chart untuk konsep desain A yang dapat dilihat pada tabel 4:

Tabel 5. Komponen Konsep Desain A

Tabel 6. Komponen Konsep Desain A

Pemilihan material rangka menggunakan model 1. Pemilihan motor listrik menggunakan model 1. Pemilihan sistem transmisi menggunakan model 2. Pemilihan poros menggunakan model 1. Pemilihan bearing menggunakan model 2. Pemilihan baut menggunakan model 1. Pemilihan per menggunakan model 2. Pemilihan roda troli menggunakan model 1. Berikut merupakan desain konsep A mesin pemotong kertas karton bentuk lingkaran yang ditunjukkan pada gambar 5.

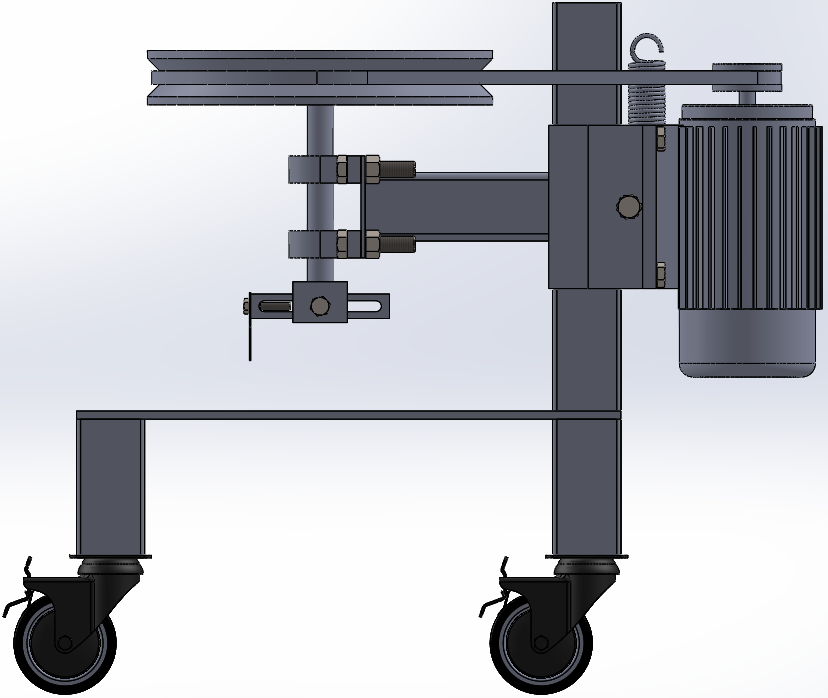

Gambar 5. Desain Konsep A

Setelah mendesain konsep A maka dilakukan simulasi untuk mengetahui kekuatan rangka menggunakan material besi dengan profil besi hollow 50 x 50 dan memiliki dimensi panjang 400 mm, lebar 400 mm dan tinggi 400 mm yang berfungsi menopang beban. Analisis pembebanan pada rangka dilakukan untuk mengetahui besarnya tegangan, perubahan bentuk, dan faktor keamanan menggunakan software solidworks 2016. Perhitungan kekuatan rangka didasarkan pada dimensi desain yang telah dibuat, serta menggunakan material besi. Simulasi pembebanan pada rangka alat pemotong kertas karton ini dapat dilihat pada gambar berikut.

Gambar 6. Pembebanan Rangka

Perbedaan pembebanan mengikuti beban setiap komponen di tabel morfologi, pada gambar A didapat pembebanan sebesar 5,3936572 N yang di dapat dari jumlah beban komponen dan kemudian di bagi 4 sama rata. Pada gambar B didapat pembebanan sebesar 4,16782626 N yang didapat dari jumlah beban komponen dan kemudian di bagi 4 sama rata.

Hasil simulasi analisi rangka ini menunjukkan nilai maksimum dan minimum tegangan von mises, displacement serta faktor keamanan yang dapat dilihat secara langsung di layar solidworks 2016.

1. Hasil Simulasi Von Mises

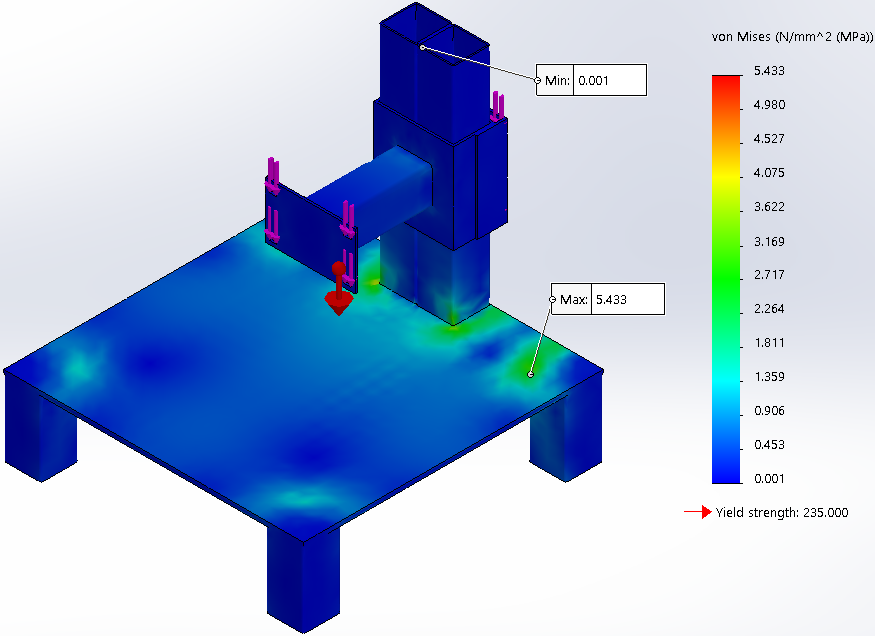

Gambar 7. Simulasi Von Mises

Gambar 7 menampilkan hasil simulasi maksimum von mises sebesar 5,433 Mpa, yang ditunjukkan dengan warna merah pada diagram, mengindikasikan nilai jauh dari batas kekuatan maksimum material. Sementara itu, von mises minimum sebesar 0,001 Mpa ditunjukkan dengan warna biru pada diagram, menandakan area tanpa pembebanan.

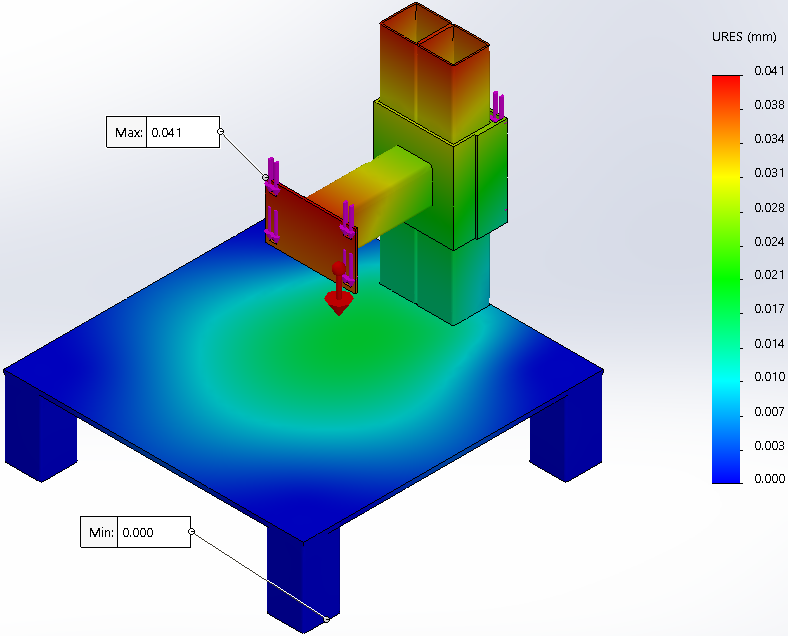

Gambar 8. Simulasi Perubahan Bentuk (Displacement)

Berdasarkan hasil simulasi, displacement maksimum pada rangka alat pemotong kertas dengan material besi mencapai 0,041 mm, sebagaimana ditunjukkan pada gambar 8 dengan area berwarna merah yang menandakan zona dengan pembebanan tinggi. Sebaliknya, displacement minimum sebesar 0 mm terlihat pada area dengan warna biru, yang menunjukkan bahwa pembebanan pada bagian tersebut relatif rendah atau tidak signifikan.

1. Hasil Simulasi Perubahan Bentuk
2. Hasil Simulasi Faktor Kemanan (Factor of Safety)

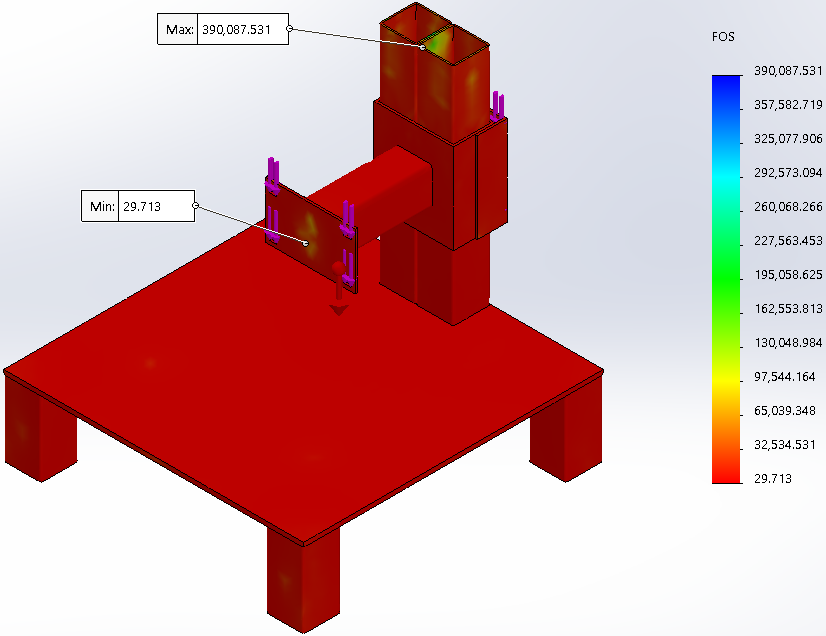

Gambar 9. Simulasi Faktor Kemanan (Factor of Safety)

Berdasarkan hasil analisis pada gambar 9, penentuan faktor keamanan (safety factor) untuk memastikan bahwa suatu desain dapat dianggap aman dilakukan melalui perhitungan sesuai dengan persamaan yang sudah dijelaskan:

n =

n = 43 > 1

Desain dikategorikan aman apabila faktor keamanannya lebih besar dari 1, dan dianggap aman jika kurang dari 1 14. Berdasarkan hal tersebut, desain rangka alat pemotong kertas karton bentuk lingkaran konsep A di atas dapat dianggap aman dan siap untuk proses manufaktur, karena faktor keamanan yang dimilikinya sebesar 43 yang melebihi angka 1.

1. Konsep Desain B

Berdasarkan cara pemilihan komponen sesuai dengan bab diatas maka didapatkan pemilihan konsep desain B. Konsep B = A.W1 + B.V2 + C.W3 + D.V4 + E.V5 + F.V6 + G.W7 + H.V8. Berikut merupakan model komponen komponen yang dipilih dari morphological chart untuk konsep desain B yang dapat dilihat pada tabel 5:

Tabel 7. Komponen Konsep Desain B

Tabel 8. Komponen Konsep Desain B

Pemilihan material rangka menggunakan model 2. Pemilihan motor listrik menggunakan model 1. Pemilihan sistem transmisi menggunakan model 1. Pemilihan poros menggunakan model 2. Pemilihan bearing menggunakan model 1. Pemilihan baut menggunakan model 2. Pemilihan per menggunakan model 1. Pemilihan roda troli menggunakan model 2. Berikut merupakan desain konsep A mesin pemotong kertas karton bentuk lingkaran yang ditunjukkan pada gambar 12.

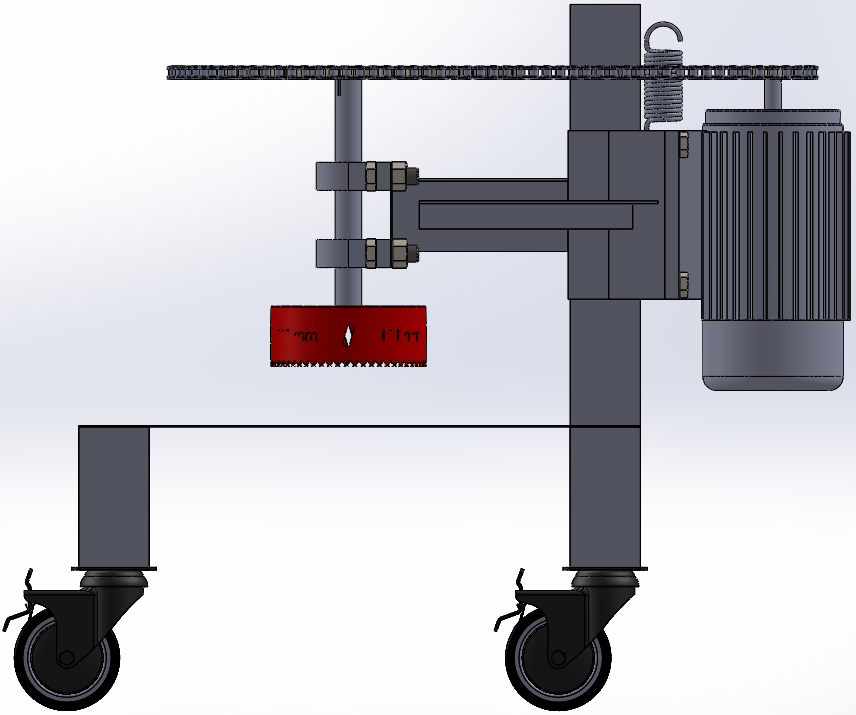

Gambar 10. Desain Konsep B

Setelah mendesain konsep B maka dilakukan simulasi untuk mengetahui kekuatan rangka menggunakan material besi dengan profil besi siku 50 x 50 dan memiliki dimensi panjang 400 mm, lebar 400 mm dan tinggi 400 mm yang berfungsi menopang beban. Analisis pembebanan pada rangka dilakukan untuk mengetahui besarnya tegangan, perubahan bentuk, dan faktor keamanan 15, menggunakan software solidworks 2016. Perhitungan kekuatan rangka didasarkan pada dimensi desain yang telah dibuat, serta menggunakan material besi. Simulasi pembebanan pada rangka alat pemotong kertas karton ini dapat dilihat pada gambar berikut.

Gambar 11. Pembebanan Rangka

Perbedaan pembebanan mengikuti beban setiap komponen di tabel morfologi, pada gambar A didapat pembebanan sebesar 11,27764753 N yang di dapat dari jumlah beban komponen dan kemudian di bagi 4 sama rata. Pada gambar B didapat pembebanan sebesar 4,90332501 N yang di dapat dari jumlah beban komponen dan kemudian di bagi 4 sama rata.

Hasil simulasi analisi rangka ini menunjukkan nilai maksimum dan minimum tegangan von mises, displacement serta faktor keamanan yang dapat dilihat secara langsung di layar solidworks 2016.

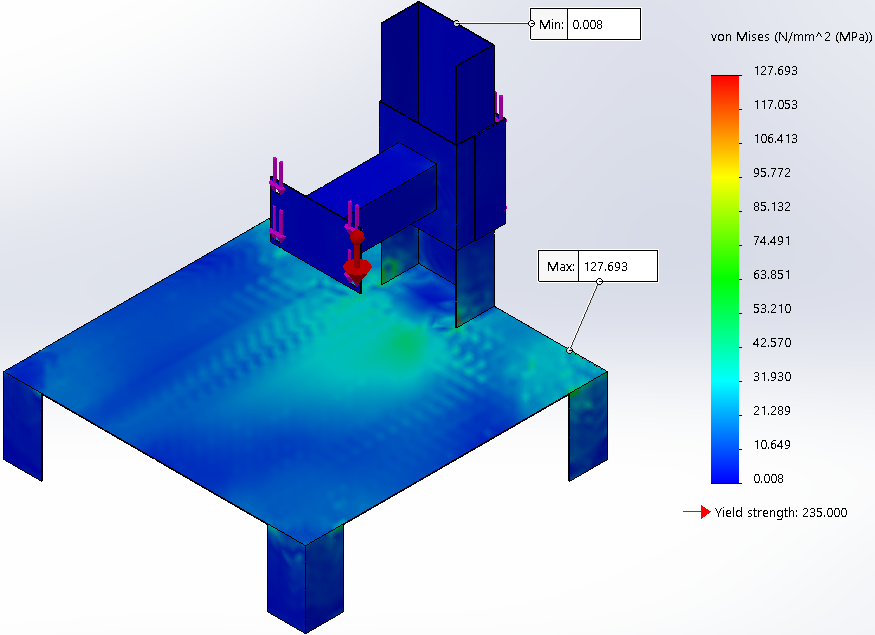

Gambar 12. Simulasi Von Mises

Gambar 12 menampilkan hasil simulasi maksimum von mises sebesar 127,693 Mpa, yang ditunjukkan dengan warna merah pada diagram, mengindikasikan nilai jauh dari batas kekuatan maksimum material. Sementara itu, von mises minimum sebesar 0,008 Mpa ditunjukkan dengan warna biru pada diagram, menandakan area tanpa pembebanan.

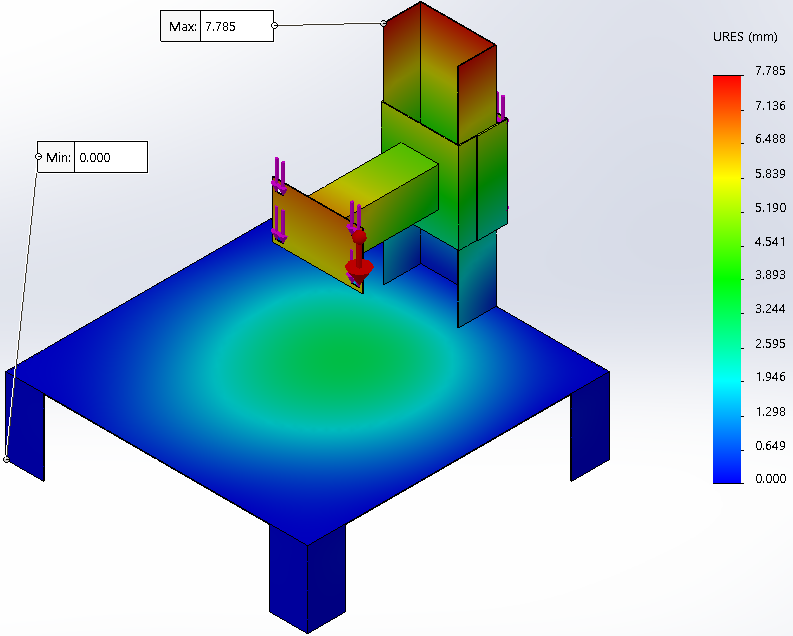

Gambar 13. Simulasi Perubahan Bentuk (Displacement)

Berdasarkan hasil simulasi, displacement maksimum pada rangka alat pemotong kertas dengan material besi mencapai 7,785 mm, sebagaimana ditunjukkan pada gambar 13 dengan area berwarna merah yang menandakan zona dengan pembebanan tinggi. Sebaliknya, displacement minimum sebesar 0 mm terlihat pada area dengan warna biru, yang menunjukkan bahwa pembebanan pada bagian tersebut relatif rendah atau tidak signifikan.

1. Hasil Simulasi Von Mises
2. Hasil Simulasi Perubahan Bentuk
3. Hasil Simulasi Faktor Keamanan (Factor of Safety)

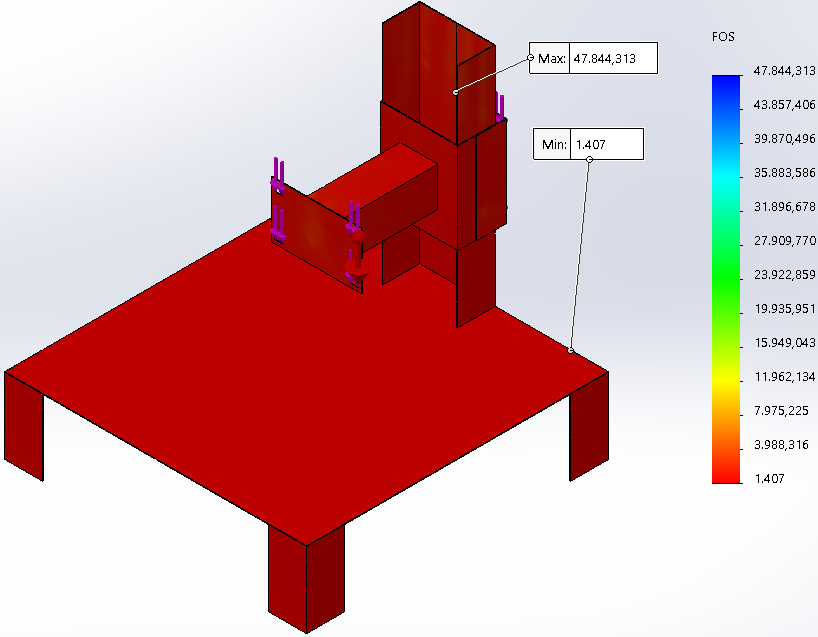

Gambar 14. Simulasi Faktor Kemanan (Factor of Safety)

Berdasarkan hasil analisis pada gambar 14, penentuan faktor keamanan (safety factor) untuk memastikan bahwa suatu desain dapat dianggap aman dilakukan melalui perhitungan sesuai dengan persamaan yang sudah dijelaskan:

Safety factor

n =

n = 1,84 > 1

Desain dikategorikan aman apabila faktor keamanannya lebih besar dari 1, dan dianggap aman jika kurang dari 1. Berdasarkan hal tersebut, desain rangka alat pemotong kertas karton bentuk lingkaran konsep A di atas dapat dianggap aman dan siap untuk proses perakitan komponen, karena faktor keamanan yang dimilikinya sebesar 1,84 yang melebihi angka 1.

Desain Konsep Terpilih

Berdasarkan hasil simulasi rangka, desain konsep A dipilih dikarenakan hasil simulasi safety factor lebih unggul dari desain konsep B dengan hasil sebesar 47 dibandingkan desain konsep B yang hanya sebesar 1,84. Desain konsep A mengindikasikan lebih aman daripada desain konsep B. Maka desain konsep A bisa dilanjutkan ke tahap selanjutnya.

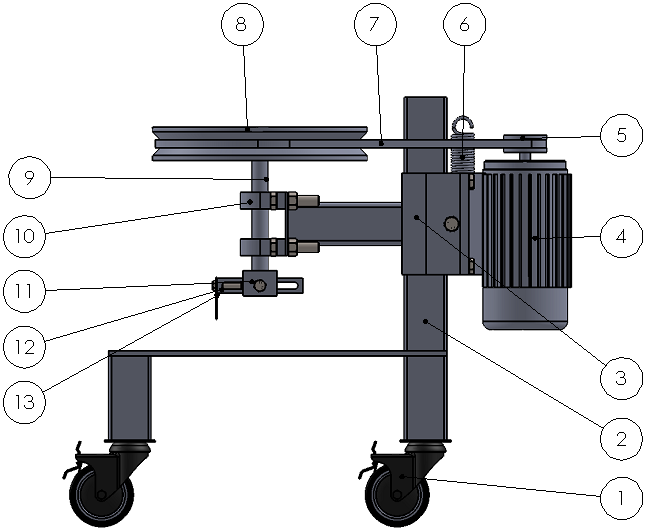

Gambar 15. Desain Konsep Terpilih

Tabel 9. Nama Komponen Pokok Desain Konsep terpilih

Perhitungan Pokok Komponen Mesin Konsep Desain Terpilih

Berdasarkan persamaan yang telah sudah dijelaskan di atas, hasil perhitungan menunjukkan bahwa mekanisme alat pemotong kertas karton bentuk lingkaran ini dirancang untuk memenuhi kebutuhan produksi UMKM dengan hasil potongan yang seragam diameternya. Setiap komponen mekanik telah diperhitungkan agat alat pemotong kertas karton bnetuk lingkaran bekerja secara optimal sesuai dengan parameter desain yang telah ditentukan. Maka hasil perhitungan alat tanam padi bisa dilihat pada tabel 7.

Tabel 10. Perhitungan Komponen Alat Pemotong Kertas

Proses Manufaktur

Tabel11. Komponen Konsep Terpilih

Tabel 12. Proses Manufaktur

Untuk proses assembly komponen alat pemotong kertas karton bentuk lingkaran dapat dilihat pada flowchart gambar 16, dan hasil dari perakitan komponen dapat dilihat pada gambar 17:

Gambar 16. Flowchart Assembly

Keterangan coding assembly:

Gambar 17. A (Hasil Assembly Tampak Depan), B (Hasil Assembly Tampak Samping), C (Hasil Assembly Tampak Isometri)

Pengujian Performa

Pengujian dilakukan sesuai dengan prosedur yang sudah dijelaskan di atas. Berikut merupakan tabel hasil pengujian performa:

Tabel 13. Desain pengujian performa

Berikut merupakan gambar kertas karton hasil pengujian performa, dapat dilihat pada tabel 11:

Tabel 14. Hasil Potongan Tampak Depan Dan Tampak Samping

Pada hasil pemotongan kertas karton menggunakan 1 pisau mendapatkan kualitas yang sangat bagus dengan hasil tepi potongan halus tanpa serat terurai atau kerusakan, Sedangkan pada hasil pemotongan kertas karton menggunakan 2 pisau mendapatkan kualitas yang bagus dengan hasil tepi potongan cukup rapi dengan sedikit serat yang terlihat, Pada hasil pemotongan kertas karton menggunakan 3 pisau mendapatkan kualitas yang kurang bagus dengan hasil tepi potongan kasar dan terdapat serat terurai atau sedikit sobekan kecil.

Pembahasan

Dalam upaya meningkatkan efisiensi waktu dan tenaga dalam proses pemotongan kertas karton, telah dirancang sebuah alat pemotong kertas karton bentuk lingkaran dengan pisau yang dapat disesuaikan diameter potongnya. Desain ini untuk mengatasi tantangan yang dihadapi UMKM dalam proses produksi celengan, seperti waktu yang lama, serta efisiensi biaya operasional. Alat pemotong kertas karton bentuk lingkaran ini menggunakan motor listrik sebagai sumber tenaga utama, sehingga mampu memotong kertas karton lebih cepat, stabil, dan dapat digunakan secara berkelanjutan. Dari perhitungan motor listrik yang dipakai menggunakan daya sebesar 0,125 kW, sistem transmisi ini menggunakan pulley dengan rasio 1:5.

Berdasarkan referensi, alat pemotong tersebut masih memiliki beberapa kendala, seperti pisau yang tidak dapat disesuaikan diameternya, alat yang tidak portabel, serta penggunaan mesin bor listrik yang dinilai kurang efisien. Namun, rancangan bangun alat pemotong kertas ini telah disempurnakan dibandingkan dengan referensi sebelumnya. Alat pemotong kertas karton ini dirancang untuk mempercepat proses produksi celengan dengan efisiensi tinggi, menghemat waktu, serta mengurangi kebutuhan tenaga kerja. Dengan adanya alat ini, proses pemotongan menjadi lebih cepat dan presisi, menghasilkan potongan yang seragam sehingga meningkatkan kualitas produk akhir.

Keunggulan utama alat ini adalah fleksibilitasnya untuk disesuaikan diameternya dengan kebutuhan. Jika diameter pisau perlu diubah sesuai dengan rencana desain atau jenis produk, beberapa komponen alat harus disesuaikan. Misalnya, pelat besi harus diatur ulang untuk memastikan diameter pisau yang baru dapat bekerja dengan sempurna tanpa mengganggu stabilitas atau efektivitas pemotongan.

Berdasarkan hasil pengujian performa, diperoleh data yang menunjukkan tingkat efisiensi, presisi, dan daya tahan alat pemotong saat digunakan pada kertas karton dengan ketebalan 5 mm. Pada jumlah piasau 1 dengan kecepatan potong 560 rpm didapatkan hasil pemotongan yang sangat bagus karena hasil pemotonan dari pisau ini menghasilkan potongan yang halus tanpa serat terurai atau kerusakan.

IV. Simpulan

Berdasarkan hasil penelitian yang dilakukan yaitu rancang bangun alat pemotong kertas bentuk lingkaran pada UMKM celengan. Dapat disimpulkan bahwa:

1. Alat pemotong kertas karton berbasis motor listrik dengan daya sebesar 0,125 kW mampu bekerja secara cepat dan stabil pada ketebalan kertas 5 mm, mendukung percepatan produksi celengan, serta memastikan hasil potongan yang seragam. Selain itu pisau dapat disesuaikan diameternya sesuai kebutuhan.
2. Dari hasil perhitungan pokok komponen mesin diketahui: motor listrik dengan daya sebesar 0,125 kW, kecepatan output 2800 RPM, diameter pulley motor 50,8 mm, diameter pulley poros 254 mm, kecepatan V-Belt 7,47 m/s, panjang V-Belt 1,87 m, daya transmisi pulley 16,7 N.
3. Dari hasil pengujian performa didapatkan bahwa jumlah pisau 1 lebih baik daripada jumlah pisau 2 dan jumlah pisau 3 pada kualitas pemotongan kertas karton.
4. Keunggulan utama alat ini adalah fleksibilitas dalam menyesuaikan diameter pisau sesuai kebutuhan. Jika diameter pisau diubah beberapa komponen seperti pelat besi harus disesuaikan.

Dengan demikian, alat pemotong kertas karton bentuk lingkaran ini diharapkan dapat memberikan solusi efisien dan efektif dalam proses produksi celengan, serta mendukung keberlanjutan pertanian di berbagai kondisi lahan.
