Irsyad Nafi Afriadi (1), Izza Anshory (2)
General Background The development of digital technology has enabled more advanced and practical home security systems. Specific Background Smart door lock systems are increasingly used to replace conventional locks due to their flexibility and remote control capabilities. Knowledge Gap Existing systems often rely on single authentication methods and lack integrated control through mobile applications and IoT connectivity. Aims This study aims to design and implement a prototype smart door lock system using QR code authentication integrated with an IoT platform. Results The system utilizes NodeMCU ESP8266, relay modules, solenoid door lock, and Blynk application, showing successful operation with WiFi control at a distance of 9 meters with obstacles and 11 meters without obstacles, and an average response delay of 1.1 seconds. Novelty The integration of QR code authentication with Blynk-based IoT control provides a combined access and remote control mechanism within a single system. Implications This system offers a practical solution for improving home security with remote access and real-time control through mobile devices.
Keywords: Smart Door Lock, Internet of Things, QR Code, NodeMCU ESP8266, Blynk
Key Findings Highlights
Implementation Of QR Code on IoT – based Smart Door Lock Prototype
[Implementasi QR Code pada prototype Smart Door Lock berbasis IoT ]
Irsyad Nafi Afriadi1), Izza Anshory*,2)
1)Program Studi Teknik Elektro, Universitas Muhammadiyah Sidoarjo, Indonesia
2)Program Studi Teknik Elektro, Universitas Muhammadiyah Sidoarjo, Indonesia
*Email Penulis Korespondensi: izzaanshory@umsida.ac.id
Abstract . Technological innovation provides progress in the ease of operating things digitally. One example of this innovation is smart door lock technology. This research aims to apply this technology to a prototype to control a door using an application. The research method used is research and development by carrying out various tests on the NodeMCU microcontroller, three-channel relay, with the Blynk application. The research results show that the Blynk smart door lock application can work to control the microcontroller at a distance using a WiFi signal at a distance of 9 meters without being blocked by a wall and a distance of 11 meters without being blocked by a wall. The relay functions well to control solenoids and DC motors. Giving commands from the button in the Blynk application has an average delay of 1.1 seconds to c ontrol the door.
Keywords - Blynk; NodeMcU; Relay; Smar tdoorLock
Abstrak. Inovasi teknologi memberikan kemajuan dalam kemudahan mengoperasikan sesuatu secara digital. Salah satu contoh inovasi tersebut adalah teknologi smart door lock. Penelitian ini bertujuan untuk mengaplikasikan teknologi tersebut ke sebuah purwarupa untuk mengontrol sebuah pintu nmenggunakan sebuah aplikasi. Metode penelitian yang digunakan adalah riset dan pengembangan dengan melakukan beragam pengujian ke mikrokontroler NodeMCU, relay tiga channel, dengan aplikasi Blynk. Hasil penelitian menunjukkan bahwa smart door lock aplikasi blynk dapat bekerja mengontrol mikrokontroller dengan jarak menggunakan sinyal wifi dengan jarak 9 meter dengan terhalang oleh dinding dan jarak 11 meter dengan tidak terhalang oleh dinding. Relay berfungsi dengan baik untuk mengontrol solenoid dan motor DC Pemberianperintah dari button pada aplikasi Blynk memiliki delay rata-rata 1.1 detik untuk mengendalikan pintu tersebut
Kata Kunci - Blynk; NodeMcU ; Relay; Smart doorLock
Penelitian ini menggunakan metode riset dan pengembangan dengan melakukan menguji keefektifan alat melalui berbagai macam eksperimen, perbaikan, dan finalisasi alat untuk mengatasi masalah yang dihadapi dan mencapai tujuan akhir dimana produk berfungsi sesuai dengan tujuan penelitian. Tahapan – tahapan dalam metoder iset dan pengembangan adalah identifikasi masalah (1); studi kepustakaan (2);perancangan (3); pengujian (4); perbaikan (5); dan implementasi.

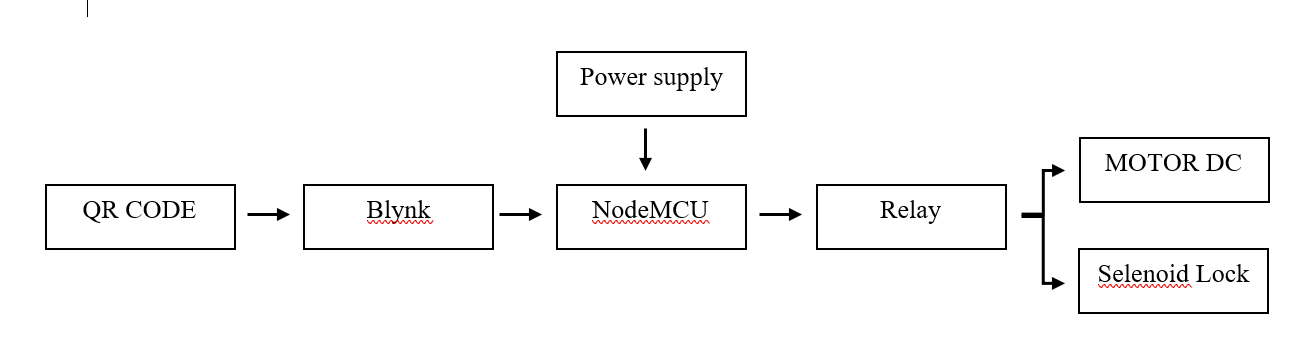

Gambar 1. Blok Diagram
Penelitian ini memanfaatkan charger handphone sebagai input tegangan 5V ke NodeMCU dan adaptor 12V untuk solenoid door lock. Kemudian terdapat qr – code sebagai input dan blynk sebagai control untuk smart door tersebut. data yang masuk kemudian akan diproses oleh mikrokontroller NodeMCU dan akan menggerakan relay yang akan mengendalikan sebuah motor DC dan solenoid door lock tersebut.

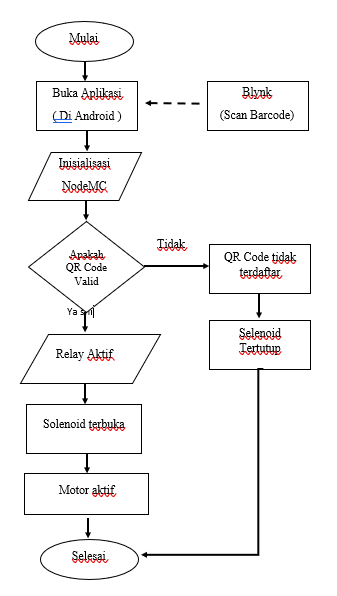

Gambar 2. Flowchart
Flowchartdiatas menjelaskan tentang tahapan proses terjadinya suatu sistem yang penggambaran secara grafik dari tahapan suatu program. Dilihat dari gambar flowchart diatas, aplikasi terlebih dahulu menscan barcode, Program dijalankan dan terhubung dengan tegangan data akan langsung diproses oleh NodeMcu. NodeMcu akan menanyakan apakah QR Code valid, apabila tidak valid maka relay tidak aktif dan selenoid tidak On. Apabila valid maka relay aktif dan selenoid terbuka, blynk mengontrol pintu, motor bergerak dan kunci pintu terbuka.

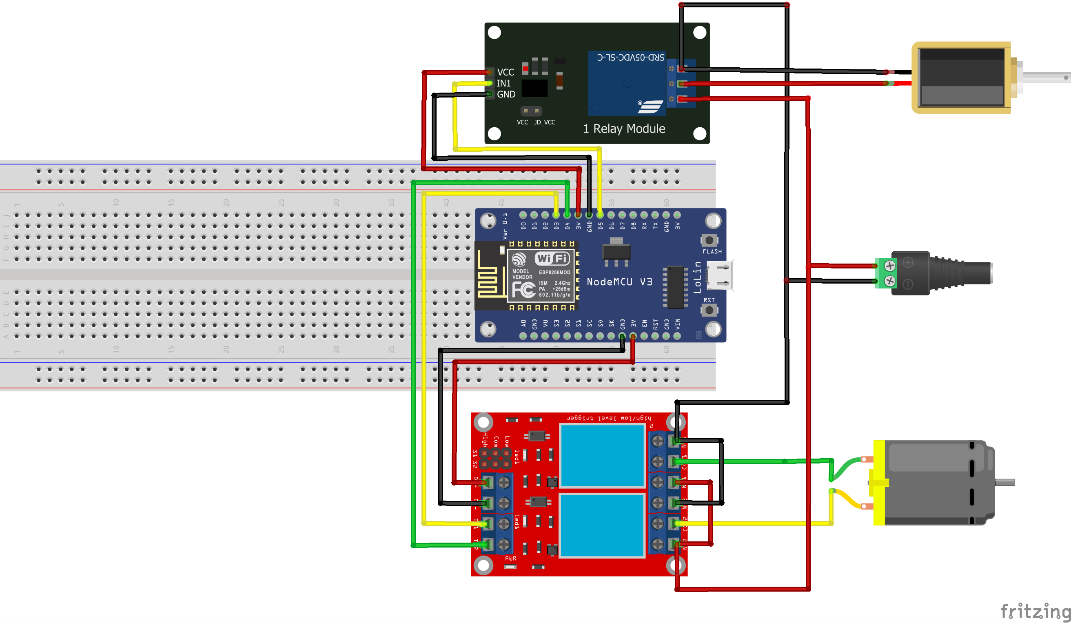

Gambar 3. Wiring diagram
Gambar diatas mikrokontroller NodeMCU ESP8266 menjadi otak pemroses data, sistem ini menggunakan adaptor 12V untuk menggerakan solenoid door lock dan motor DC, pin D3 dan D4 dihubungkan ke IN1 dan IN2 relay 1 untuk mengontrol gerak motor DC, pin D5 dihubungkan ke IN 1 relay 2 untuk mengontrol solenoid door lock, input VCC relay dihubungkan ke Vin NodeMcu dan GND relay dihubungkan ke GND NodeMCU.

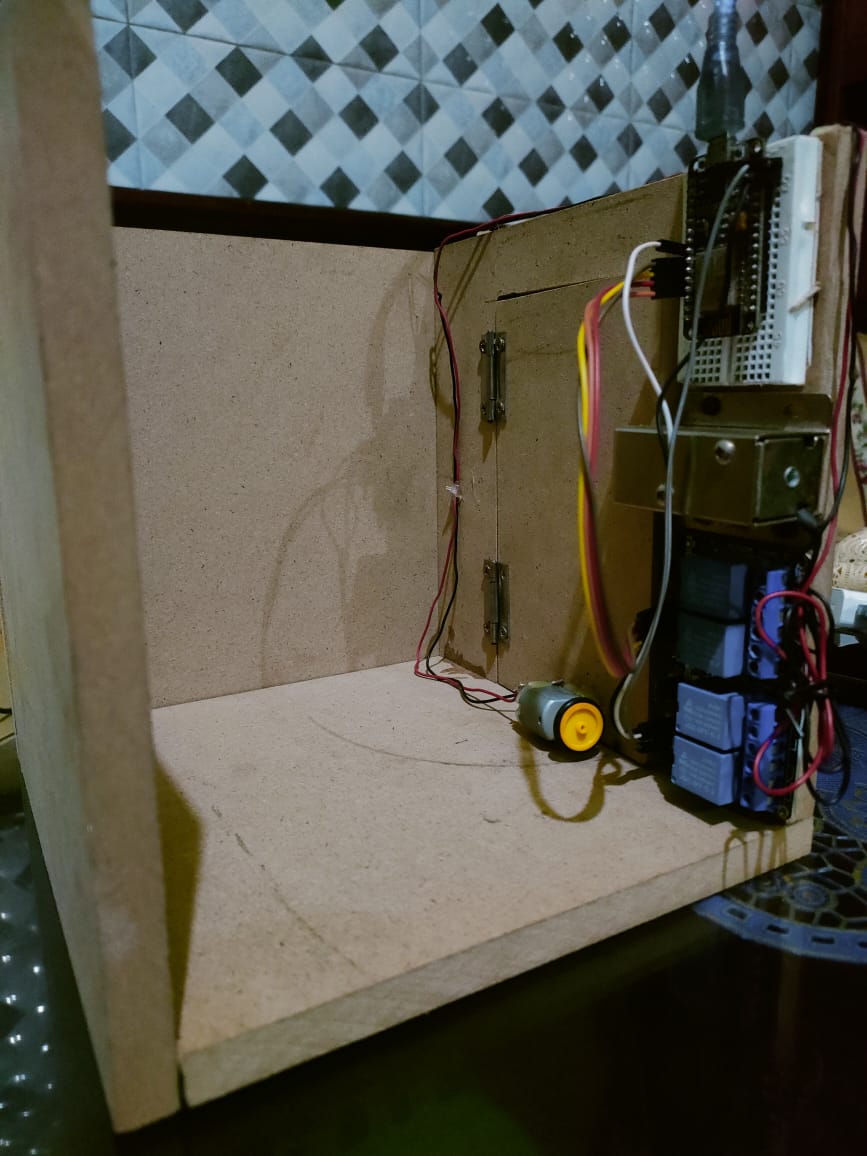

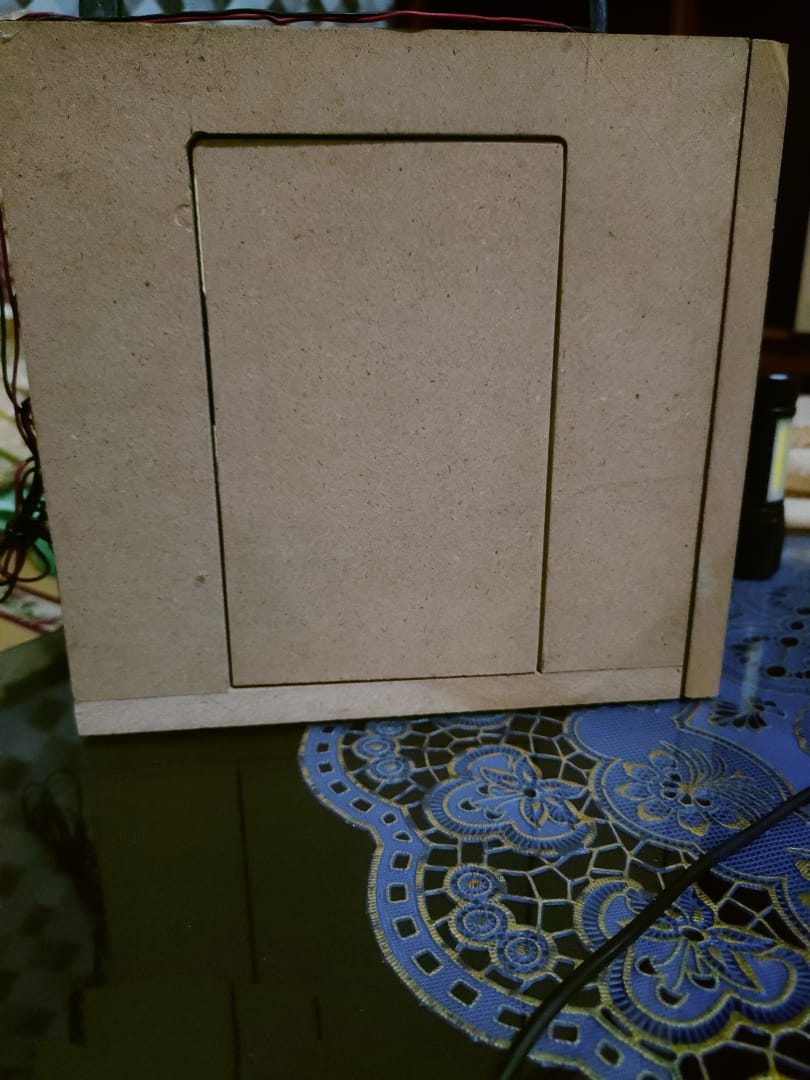

Gambar 4. Hasil pembuatan alat
Naskah Realisasi alat seperti yang terlihat pada gambar diatas menujukan tarmpilan smart door lock dimana d bagian dalam tersebut terdapat beberapa komponen dan rangkaian elektronika seperti relay, NodeMCU motor DC, Selenoid door lock
Pengujian sinyal wifi dilakukan untuk menguji kondisi sinyal wifi dalam seberapa jauh sinyal tersebut dapat menjangkau
Tabel 1. Pengujian sinyal
Hasil Pengujian pada tabel 2 diatas menujukan bahwa solenoid door lock tersebut berfungsi dengan rentang jarak 11 m dengan kondisi tidak terhalang oleh tembok dan berfungsi dengan rentang jarak 9 m dalam kondisi terhalang tembok.
Pengujian respon data ini ditunjukan untuk mengetahui kondisi delay antara waktu pembacaan mikrokontroller dan pengiriman perintah melalui aplikasi blynk.
Tabel 2. Respon Data
Dari data tabel respon diatas didapat bahwa waktu respon data waktu pembacaan mikrokontroller dan perintah dari pengiriman perintah melalui aplikasi blynk rata – rata tersebut sangat relatif cepat.
Pengujian ini pada aplikasi blynk yang telah dibuat dan terpasang di smartphone pengguna. Didalam blynk terdapat widget yang digunakan berupa tiga buah push button yang berfungsi untuk mengendalikan solenoid dan motor DC.

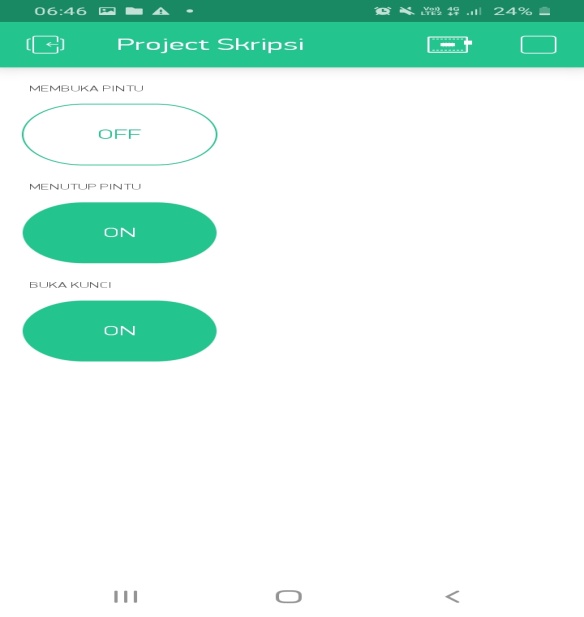

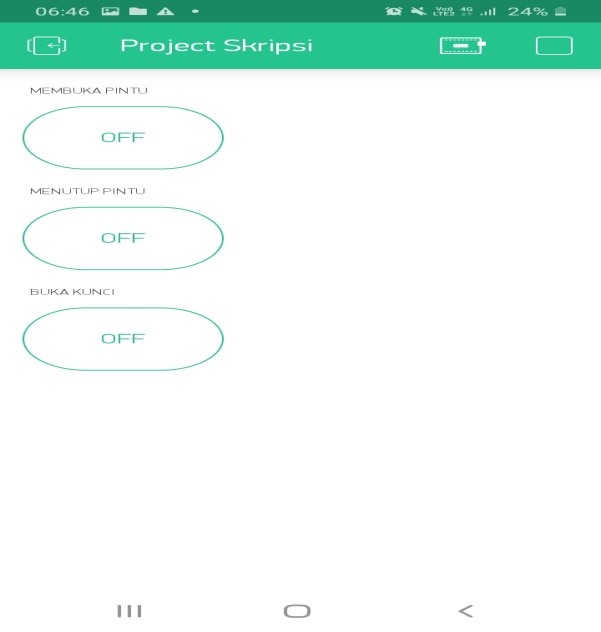

Gambar 5. Tampilan aplikasi blynk
Dalam menggunakan aplikasi blynk seperti yang ditampilkan gambar diatas menunjukan saat pengguna menekan button tersebut maka solenoid akan aktif dan membuka kunci tersebut dan untuk menggerakan pintu pengguna cukup menekan button buka pintu maka pintu akan terbuka. Dan untuk menutup pintu pengguna cukup menekan button tutup maka pintu akan tertutup.
IV. Simpulan
Perkembangan teknologi didunia ini semakin mudah dan cepat. Pada perancangan ini diharapkan dapat meningkatkan kemanan rumah dengan mudah. Hasil yang diperoleh diperancangan ini aplikasi blynk dapat mengontrol mikrokontroller dari jarak yang cukup jauh dengan menggunakan sinyal wifi dengan jarak 9 meter dengan terhalang oleh dinding dan jarak 11 meter dengan tidak terhalang oleh dinding
