Ananda Putra Suwarno (1), Syamsudduha Syahrorini Arifianto (2), Jamaaludin Suwarno (3)
General Background Electrical distribution systems require reliable monitoring to prevent damage and service disruption caused by voltage anomalies. Specific Background Phase loss in low-voltage connection panels can lead to equipment damage and delayed handling due to conventional reporting systems. Knowledge Gap Existing complaint systems relying on SMS technology are inefficient and lack real-time monitoring capabilities. Aims This study aims to design and develop an Internet of Things-based phase loss monitoring and complaint system for low-voltage panels. Results The system utilizes NodeMCU ESP32, PZEM-004T sensors, GPS modules, and Telegram integration to monitor voltage conditions and send real-time notifications. Testing shows accurate voltage readings with an average accuracy of 98% and data transmission delay of 1.54 seconds. The system successfully detects abnormal voltage conditions below 220V, above 240V, and zero voltage while providing location information. Novelty The integration of real-time monitoring, automatic notification, and location tracking in a single IoT system provides a comprehensive solution for electrical disturbance handling. Implications This system supports faster response by technicians and improves operational efficiency in managing electrical distribution disturbances.
Keywords: IoT Monitoring, Phase Loss, Low Voltage Panel, ESP32, PZEM-004T
Key Findings Highlights
DListrik merupakan elemen vital bagi kehidupan semua individu. Di era globalisasi seperti sekarang, peran listrik sangat krusial dalam kehidupan sehari-hari, meningkatkan kesejahteraan, serta memenuhi kebutuhan manusia yang terus berkembang, baik di perkotaan maupun di pedesaan. Untuk memenuhi tuntutan ini, diperlukan infrastruktur jaringan listrik yang andal[1].
PT. PLN distrik Pandaan menjadi salah satu perusahaan yang berdedikasi dalam mengatasi gangguan dan meningkatkan kualitas sistem distribusi listrik di wilayah Pandaan, Jawa Timur. Wilayah ini mencakup Gempol, Pandaan, Sukorejo, dan Prigen. Dalam konteks ini, sistem distribusi listrik memainkan peran kunci, dan PT PLN bertujuan untuk memastikan keandalan jaringan tersebut[2].
Pentingnya penanganan cepat hilangnya tegangan salah satu fasa pada Panel Hubung Tegangan Rendah (PHBTR), tidak dapat diabaikan. Tertundanya penanganan masalah ini dapat menimbulkan kerugian, seperti kerusakan perangkat elektronik akibat tegangan di bawah standar, serta merusak trafo[3]. Keterlambatan informasi kepada petugas PLN dan pelanggan juga bisa terjadi jika sistem pengaduan yang saat ini menggunakan SMS gate tidak optimal.
Saat ini, sistem pengaduan masih tergantung pada teknologi SMS, yang memiliki kelemahan seperti kebutuhan pengisian pulsa SMS di dalam panel. Hal ini tidak efisien karena memerlukan pemantauan pulsa secara manual. Oleh karena itu, diperlukan pembaruan sistem dengan memanfaatkan teknologi internet yang canggih, seperti Internet of Things (IoT).
IoT adalah konsep yang bertujuan memaksimalkan manfaat konektivitas internet yang terus-menerus[4]. Penerapan IoT pada sistem informasi panel PHBTR dapat memberikan informasi yang akurat tentang kondisi trafo, baik dalam kondisi normal maupun bermasalah[5].. Dalam konteks ini, penelitian ini bertujuan untuk mengembangkan aplikasi berbasis Android yang berfungsi sebagai media pengaduan ketika sistem distribusi listrik PLN mengalami gangguan. Aplikasi ini akan dilengkapi dengan microcontroller yang terkoneksi secara online, memberikan informasi tepat waktu mengenai status PHBTR yang mengalami gangguan.[6]
Penelitian ini mengadopsi pendekatan penelitian eksperimental, disini dijelaskan tahapan metode eksperimen yang melibatkan pembuatan serta pengujian program untuk kemudian diimplementasikan pada panel PHBTR yang terkoneksi dengan internet (IoT). Penerapan ini juga melibatkan penggunaan aplikasi smartphone Android sebagai sarana untuk mengumpulkan data aktual mengenai kondisi panel PHBTR secara real time. Tahapan penelitian mencakup analisis permasalahan, perancangan alat, proses pengujian, dan akuisisi data dari alat yang telah dikembangkan. Berikutnya dijelaskan tiap tahapan

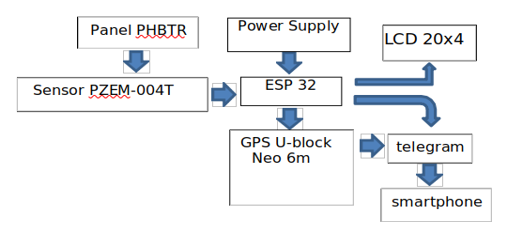

Berikut ini merupakan blok diagram dari sistem yang dibuat dalam penelitian ini.
Figure 1.
Gambar 2.2 Blok Diagram Sistem Pengaduan Hilang Fasa
Gambar 2.2 prinsip kerja blok diagram yaitu blok diagram sistem monitoring panel PHBTR. Dapat diketahui bahwa sensor PZEM-004T berfungsi mendeteksi aliran listrik dalam rangkaian sensor ini akan menghitung nilai tegangan, arus dan daya pada rangkaian kelistrikan sistem. Hasil pembacaan sensor diproses oleh microcontroller ESP 32 hasil pengolahan data pada microcontroller ESP 32 ditampilkan pada layar LCD 20x4 selain itu data juga dikirim kan menuju server telegram secara online untuk ditampilkan pada smartphone. Apabila tegangan dibawah 220,diatas 245 dan 0 volt maka microcontroller secara langsung mengirimkan titik lokasi panel yang terjadi gangguan[7]

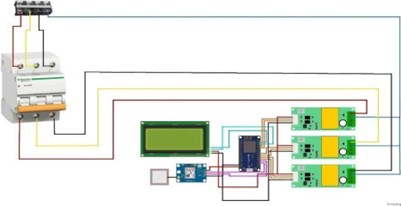

Gambar 2.3 Rangkaian Sistem Pengaduan Gangguan Hilang Fasa
Figure 2.
1.Node MCU: Mikrokontroller yang umum digunakan dalam proses penelitian yang berkaitan dengan Internet of Things karena selain murah, proses pemogramannya relative mudah
2.LCD I2C 20x4: Merupakan komponen yang digunakan untuk menampilkan data-data dalam bentuk teks dan angka, hasil pembacaan sensor dan kondisi yang ditentukan.
3.Sensor PZEM-004T: Sensor berjumlah tiga buah berwarna hijau yang difungsikan untuk membaca nilai arus dan tegangan pada panel hubung tegangan rendah (PHBTR)
4.Modul charger + Adaptor 5V: Merupakan sumber daya utama yang menyuplaikelistrikan ke sistem.
5.GPS U-Block Neo 6m: Berfungsi sebagai penerima GPS (Global Position SystemReceiver) yang dapat mendeteksi lokasi dengan menangkap dan memproses sinyal dari satelit.

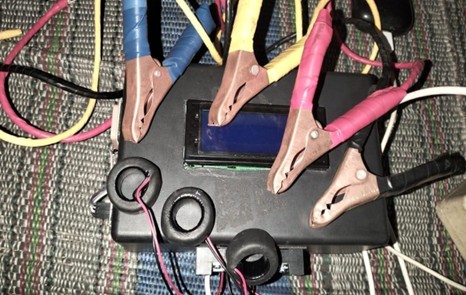

Ini adalah hasil dari realisasi alat ini gambar 2.4 menunnjukkan realisasi alat. Nomor berikut akan digunakan untuk menjelaskan komponen alat : Node MCU ESP32, Sensor PZEM-004T, LCD I2C20x4, GPS U-Block Neo 6m
Gambar 2.4 Rangkaian Realisasi Alat Cara Menggunakan alat ini adalah sebagai berikut :
Figure 3.
a.Sambungkn Node MCU ESP32 ke Internet
b.Hubungkan USB Type C ke alat dan Catu daya (Power Bank) Atau listrik AC 220V
c.Pasang Capit Buaya ke masing2 Fasa yang ada di Panel hubung tegangan rendah (PHBTR)
d.Setelah itu hasil masing masing fasa pada Panel Hubung Tegangan Rendah (PHBTR) akanmuncul pada layar I2C dan Aplikasi Telegram
e.
Pengujian sensor PZEM-004T
Sengujian sensor PZEM-004T dilakukan dengan menghubungkan klip buaya pada Panel PHBTR fasa R,S dan T untuk mengirimkan titik lokasi pada hasil pengukuran tegangan apabila tegangan dibawah 220V, diatas 240V dan apabila NAN . Berikut hasil uji coba mengirimkan informasi jika terjadi gangguan yang dapat dilihat pada tabel dibawah ini[8] :
Perbandingan sensor PZEM-004T dengan alat ukur
Dalam pengujian ini pengukuran menggunakan sensor PZEM-004T akan dibandikan dengan alat ukur yaitu Clamp Meter merk Winner DT-266. Untuk mengetahui keakuratan hasilukur dari sensor PZEM-004T. Berikut hasil uji coba perbandingan hasil ukur PZEM-004T dengan alat ukur Clamp Meter merk Winner DT-266 yang dapat dilihat pada[9][10][11][12][13] tabel dibawah ini:
Pengujian sensor GPS U-block Neo 6m
Dalam pengujian ini sensor GPS U-block Neo 6m pengguna smartphone dapat menerima titik lokasi penempatan alat monitoring dimanapun berada. Jadi penggunaan sensor inimempermudah petugas PLN mengetahui lokasi panel PHBTR yang terjadi gangguan tanpa harus menunggu laporan gangguan dari masyarakat. Sehingga mempercepat petugas PLN[14][15] menangani gangguan tersebut. Berikut hasil uji coba sensor GPS U-block Neo 6m dapat dilihat pada tabel dibawah ini :
Setelah dilakukan pengujian dan pengambilan data dapat disimpulkan bahwa ketika tegangan pada panel PHBTR dibawah 220V, diatas 240V dan NAN maka secara otomatis mengirimkan titik lokasi panel tersebut. Untuk alat monitoring ini telah di uji coba ke akuratan dengan dibandingkan hasil ujur dengan alat ukur Clamp meter merk Winner DT-266 sebesar 98%. Dan juga alat monitoring tersebut tidak terpaut dengan jarak dekat ataupun jauh dari lokasi titik panel PHBTR yang terjadi gangguan. Jadi semakin mempermudah dan mempercepat petugas PLN untuk penanganan gangguan yang terjadi pada panel PHBTR tersebut.
